型號：Y232A2型　　
　　冗余型　RS-232　光隔遠程收發器
　　
　　一、用途
　　波士冗余型　RS232　光隔遠程收發器(型號：Y232A2)具有波士　Y232A　型的全部功能，并且增加了一組冗余的電流環信號。可將　RS232　通信距離延長至1Km　以上(9600bps　時)、并且實現兩個　RS232　口之間的光電隔離。Y232A2　只遠傳和隔離　RS232　的　RXD、TXD、GND　信號。
　　
　　二、硬件安裝

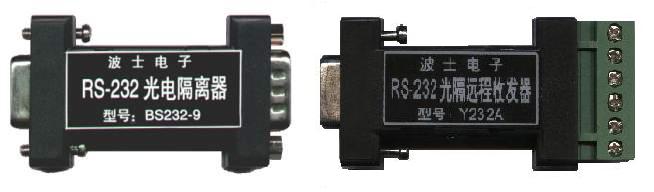

　　Y232A2　外形為　DB9／DB9　轉接盒大小，其中DB9　孔端均直接插在PC　機的　DB9　芯　RS232插座(針座)上。DB9　針端配有接線端子，為主電流環信號　T＋、T—、R＋、R—以及冗余電流環信號　T＋’、T—’、R＋’、R—’。
　　
　　PC　機　RS232　串行口的　DB9　針插座引腳分配如下：DB9：2RXD(收)，3TXD(發)，5GND(地)。
　　
　　三、軟件說明
　　本產品均無需任何初始化設置！只用到RXD(收)、TXD(發)、GND(地)信號即可工作，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！
　　
　　四、性能說明
　　Y232A2　無需外接電源，通信速率一般最高為　9600bps，實際可達　57.6Kbps。購　3　只以上免費贈送　VB，C＋＋，DELPHI　的　RS232　串行通信開發軟件和檢測本產品通信是否成功的軟件。
　　
　　Y232A2　的特點在于可以將　RS232　的　RXD、TXD、GND　轉換為兩組功能完全相同的電流環收、發信號，即主電流環信號　T＋、T—、R＋、R—以及冗余電流環信號　T＋’、T—’、R＋’、R—’。
　　
　　Y232A2　的冗余功能的好處在于：
　　1、　當主電流環信號損壞后，冗余電流環信號可以替代原來的主電流環信號工作。可靠性和壽命都增加了。
　　2、　可以實現一對二多機通信：　將一個Y232A2　的兩組電流環信號分別接到兩個　Y232A2　的一組電流環信號即可。
　　3、　可以增加通信距離：當距離大于1000　米時可以將　T＋與　T＋’短接、T—與　T—’短接，這樣傳輸距離可以增加。
