詳細介紹:
本系列產品是一款CAN協議型現場總線光纖中繼器,支持基于CAN2.0A/B協議的現場總線：CAN、DeviceNet、CANOoen、SDS、NMEA2000、SAE J1939、SAE J2284等標準總線,獨立雙總線電接口及2個光纖接口,提供冗余雙總線結構及光纖冗余環網功能,為冗余雙網系統提供安全高效的光纖冗余長距離傳輸及中繼功能.深圳市訊記科技有限公司是國內頂級的工業網絡設備提供商.設備采用最新技術,完全核心知識產權,率先推出業內創新功能的產品.
本設備獨具特色的雙電業務和雙光纖接口設計,支持雙網冗余和光纖環網,同時支持點對點,星形,鏈型總線式,環網及混合型網絡結構.長達60km以上的光纖長距離傳輸,突破了電纜系統的距離限制.雙電業務通道邏輯獨立,支持1~2個光/電接口靈活搭配,實現1路光纖接口，1路數據接口;1路光纖接口，2路數據接口;2路光纖接口，2路數據接口;2路光纖接口，2路數據接口的按項目實際需要選擇. Ci-af系列是實現基于標準CAN的通用產品，能兼容其它各類總線，速率由撥碼開關設置，能支持32種常用速率；Ci-df/OF系列是針對DeviceNet、CANOoen 的專用產品，只支持標準要求的全部速率，速率可由由撥碼開關設置(推薦)或者選擇速率自適應設置.
155M雙光接口可更好支持光纖傳輸CAN總線的突出優點：對等傳輸、突發數據、總線仲裁等,同時實現高速率長距離傳輸、電氣及地線隔離、降低干擾等性能.產品為工業級設計、IP30防護等級、波浪紋鋁制加強機殼、35mmDIN導軌安裝、DC(9-36)V寬電源輸入、具備繼電器告警輸出、雙電源冗余和隔離保護等優點。
特點
l 支持邏輯獨立雙CAN總線,包括CAN2.0A和CAN2.0B，32種預定通信速率.
l DeviceNet、CANOoen總線支持速率自適應或者手動設置其全部標準速率.
l 1~2路CAN電口及1~2路155M光纖接口靈活選擇, 支持冗余雙網的光纖環網拓撲.
l 60km以上光纖距離, 155Mb/s,高速光接口更好支持突發數據的長距離可靠傳輸.
l 6個雙色LED狀態指示燈,光纖鏈路以及電源故障繼電器輸出告警.
l 電接口4000V的防雷,1.5A過流,600W浪涌保護.工業級設計,EMC測試認證.
l DC9-36V寬冗余雙電源,DC1500V電源隔離,反接保護.
l IP30防護等級,波浪紋鋁制加強機殼,采用標準工業35mm導軌安裝方式.
網絡拓撲結構

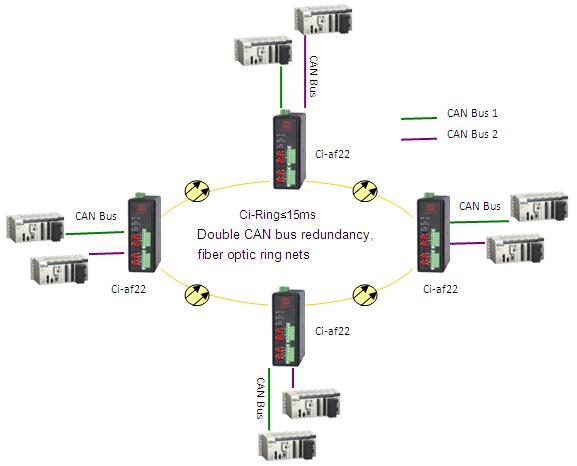

網絡組網拓撲結構可以實現以下網絡連接：點對點通訊、鏈型網絡、星型網絡、冗余雙網及光纖環網自愈保護等.本產品應用靈活，可以組成多種光纖網絡。邏輯獨立雙總線電接口,可實現電接口的備份或者單設備接入雙冗余系統;采用點對點的網絡時可以實現通過光纖連接兩CAN總線的網段；采用雙光口鏈形網絡的光纖總線上實現多網段的CAN總線連接(最多200個)；同時，本產品采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在15ms內重建網絡鏈路，保障系統的正常通信，實現對信號傳輸的自愈保護功能，網絡故障排除后系統會自動恢復；該系列產品采用公司自行研發的專有環網協議Ci-Ring，不需任何設置，不需要根節點，快速完成網絡的成環和解環功能，該系列產品即插即用，不需配置，最大程度的使用戶安裝和調試過程簡單化。
性能指標：
1~2個5Pin端子接口,符合CiA組織建議,且符合ODVA組織建議.
支持CAN BUS/DeviceNet/CANOpen總線標準.
通信速率：DeviceNet/CANOpen全部及常用CAN速率等級,最高可達1M.
具備4000V的防雷擊以及1.5A的過流保護和600W浪涌保護功能；
終端電阻：本機內置可選的120R終端電阻,可通過短接5Pin數據電接口中的1腳和5腳進行添加。
光纖波長：多模850nm、1310 nm; 單模1310 nm、1550nm。
傳輸光纖：多模50/125 um、62.5/125 um、100/140um;單模8.3/125 um、9/125um、10/125um 。
傳輸距離：多模2Km，單模20Km，更遠距離可選。
光纖接口類型：SC、FC、 ST可選,標配SC光接口。
電源：雙電源冗余輸入,DC(9-36)V,典型DC24V，功耗小于4W, 具有DC1500V電壓隔離以及反接保護功能,工業端子接口.
繼電器告警輸出：光纖鏈路故障和電源故障告警輸出，觸點最大容量：DC48V/1A,工業端子接口.
外形尺寸：132mm×105mm×52mm(高*深*寬)
外 殼：IP30防護等級,波浪紋鋁制加強機殼.
安裝方式：35mmDIN導軌安裝.
凈 重：800g
工作溫度：-10-70℃(-40~+85℃寬溫可選).
相對濕度：≤90%(無冷凝)
存放溫度：﹣40～80℃
IEC61000-4-2(ESD) 空氣：±8KV， 接觸：±4KV;
IEC61000-4-3(RS) 10V/m(80-1000MHz);
IEC61000-4-4(EFT) L-N-PE：±2KV 數據線：±1.0KV;
IEC61000-4-5(Surge) L-N：±1KV， L/N-PE：±2KV 數據線：±0.5KV;
IEC61000-4-6(CS) 10V（150kHz-80MHz）;
IEC61000-4-8(MS) 長時：30A/m， 短時：300A/m;
IEC61000-4-11(Dips).
應用范圍：
交通、電力系統、冶金、市政、能源監控及工業控制等領域。
訂貨信息：
|
Ci-AF(CAN)
Ci-OF(CANOpen)
Ci-DF(DeviceNet) |
**
(電接口數) |
-**-
(光纖類型) |
-**-
(光接口類型) |
-D-
(電源) |
DC9-30V(推薦DC24V) |
|
|
|
11 |
|
|
|
1電1光 |
|
|
|
12 |
|
|
|
1電2光 |
|
|
|
21 |
|
|
|
2電1光 |
|
|
|
22 |
|
|
|
2電2光 |
|
|
|
|
MM |
|
|
多模2Km |
|
|
|
|
SM |
|
|
單模10Km(更遠距離需選制) |
|
|
|
|
|
ST(標配) |
|
|
|
|
|
|
|
FC |
|
|
|
|
|
|
|
SC |
|
|
|
以上型號為訊記典型型號，可根據應用要求定制.
