2M1180N

★ 高性能、多功能、操作簡單、高性價比；
★ 具有電機參數自動適應功能，上電后驅動器自動測量電機電氣參數，自動選擇最佳驅動設置，保證發揮各類電機的最大性能；
★ 具有相位記憶功能，對于同一臺電機，驅動器重新上電后能夠保證電機不發生抖動；
★ 支持“脈沖+方向”及“CW/CCW”雙脈沖兩種控制脈沖輸入；
★ 可驅動4，6，8線兩相步進電機；
★ 12檔細分，最高可達128細分，輸出相電流最大可達8A（峰值）；
★ 具有過壓，欠壓，過流，過熱，短路保護功能。

主要特性：

★高性能、多功能、操作簡單、高性價比；

★具有電機參數自動適應功能，上電后驅動器自動測量電機電氣參數，自動選擇最佳驅動設置，保證發揮各類電機的最大性能；

★具有驅動器試運行功能，無需控制信號，可簡單方便地進行驅動器檢查及設備調試；

★具有相位記憶功能，對于同一臺電機，驅動器重新上電后能夠保證電機不發生抖動；

★支持“脈沖+方向”及“CW/CCW”雙脈沖兩種控制脈沖輸入；

★光耦隔離ERR故障信號輸出功能，實現驅動器與上位機的交互方式；

★在電機停止1.5S之后驅動器輸出電流自動減為設定值的一半；

★可驅動4，6，8線兩相步進電機；

★光耦隔離信號輸入，脈沖響應頻率最高可達400KHZz；

★簡單方便的細分/電流設置方式；

★ 12檔細分，最高可達128細分，輸出相電流最大可達8A（峰值）；

★具有過壓，欠壓，過流，過熱，短路保護功能。

規格參數		描述
輸入電壓		單相交流77VAC～123VAC（50Hz）
相電流(峰值)		4.5A，5A，5.5A，6A，6.5A，7A，7.5A，8A共8檔
細分檔		2，4，5，8，10，16，20，32，50，64，100，128, 共12檔
輸入信號		PLS/DIR/FRE,信號電流范圍為:6~16 mA
信號輸入方式		單脈沖（PLS+DIR)/雙脈沖（CW/CCW）
輸出信號		ERR,集電極開路輸出，最大輸出電流10mA。
自動半流		電機停止1.5S 后，相電流值自動減少50%
保護電路類型		過壓報警，欠壓報警，過流保護，過熱保護
吸收電路		選配功能，用于吸收電機反饋的能量

冷卻方式		強制風冷
使用環境	使用場合	避免有大量金屬粉塵，油霧或腐蝕性氣體
	使用環境濕度	<85%, RH（不能結露和有水珠）
	使用環境溫度	0℃～+40℃
	保存溫度	-20℃～+70℃
重量（凈重）		1.5Kg
外形尺寸		201mmX147mmX66mm
防護等級		IP20

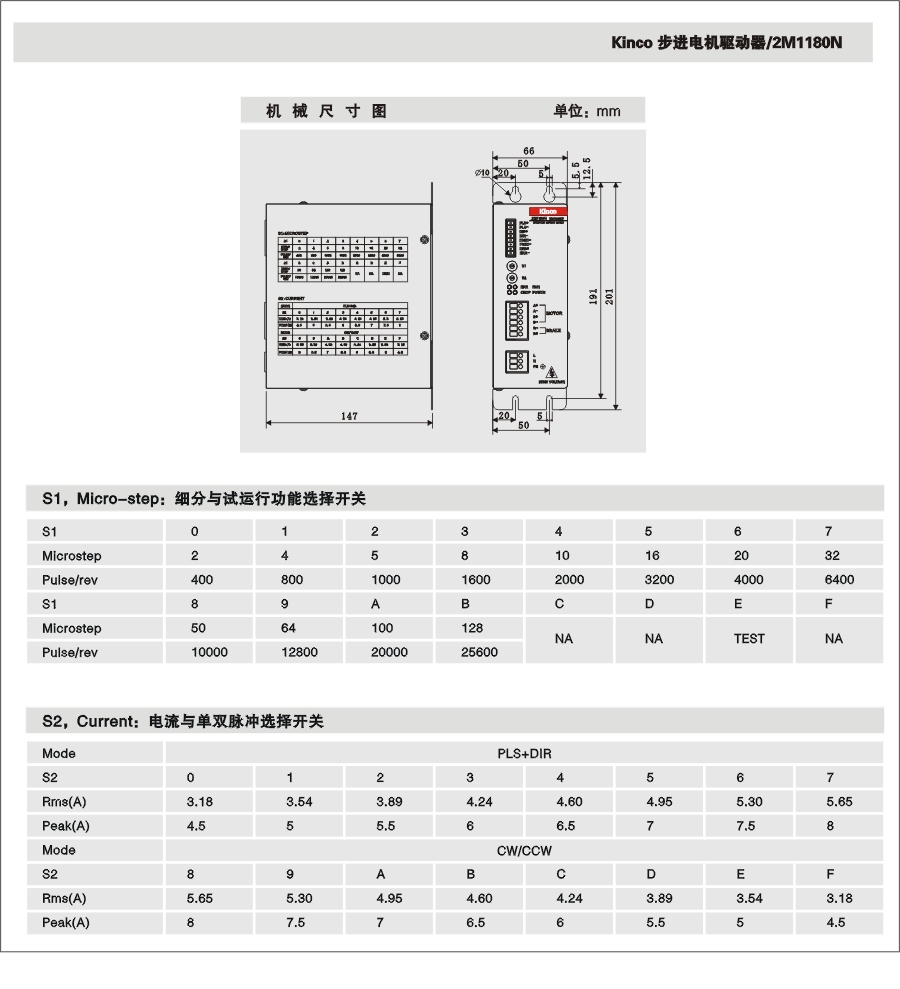

2M1180N機械尺寸圖：
