描 述:

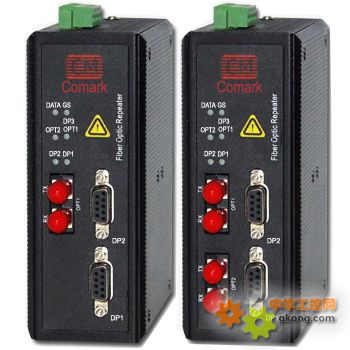

本系列產品是一款PROFIBUS DP協議型現場總線光纖中繼器,支持PROFIBUS DP總線，獨立雙總線電接口及2個光纖接口,提供冗余雙總線結構及光纖冗余環網功能,為冗余雙網系統提供安全高效的光纖冗余長距離傳輸及中繼功能.
詳細介紹:
概述： 本系列產品是一款PROFIBUS DP協議型現場總線光纖中繼器,支持PROFIBUS DP總線，獨立雙總線電接口及2個光纖接口,提供冗余雙總線結構及光纖冗余環網功能,為冗余雙網系統提供安全高效的光纖冗余長距離傳輸及中繼功能. 深圳市訊記科技有限公司是專業的工業網絡設備提供商,設備采用最新技術,完全自主知識產權,推出業內創新功能的產品.
本設備獨具特色的雙電業務和雙光纖接口設計,支持雙網冗余和光纖環網,同時支持點對點,星形,鏈型總線式,環網及混合型網絡結構.長達20km以上的光纖長距離傳輸,突破了電纜系統的距離限制.雙電業務通道邏輯獨立,支持1~2個光/電接口靈活搭配, 按項目實際需要，實現1路光纖接口+1路數據接口;1路光纖接口+2路數據接口;2路光纖接口+1路數據接口;2路光纖接口+2路數據接口的靈活配置. Ci-pf系列基于標準Profibus DP,速率由撥碼開關設置(推薦)或者選擇速率自適應設置，支持Profibus DP總線的10種常用速率。
155M雙光接口可更好支持光纖傳輸Profibus DP總線的突出優點：對等傳輸、突發數據、總線仲裁等,同時實現高速率長距離傳輸、電氣及地線隔離、降低干擾等性能.產品為工業級設計、IP30防護等級、波浪紋鋁制加強機殼、35mmDIN導軌安裝、DC（9-36）V寬電源輸入、具備繼電器告警輸出、雙電源冗余和隔離保護等優點。
特點：
l 支持邏輯獨立雙Profibus DP總線，支持標準規范中的預定通信速率.
l 支持撥碼開關手動設置其全部標準速率或者速率自適應.
l 1~2路Profibus DP電口及1~2路155M光纖接口靈活選擇, 支持冗余雙網的光纖環網拓撲.
l 20km以上光纖距離, 155Mb/s,高速光接口更好支持突發數據的長距離可靠傳輸.
l 6個雙色LED狀態指示燈,光纖鏈路以及電源故障繼電器輸出告警.
l 電接口4000V的防雷,1.5A過流,600W浪涌保護.工業級設計,EMC測試認證.
l DC9-36V寬冗余雙電源,DC1500V電源隔離,反接保護.
l IP30防護等級,波浪紋鋁制加強機殼,采用標準工業35mm導軌安裝方式.
網絡拓撲結構：
網絡組網拓撲結構可以實現以下網絡連接：點對點通訊、鏈型網絡、星型網絡、冗余雙網及光纖環網自愈保護等.
本產品應用靈活，可以組成多種光纖網絡。邏輯獨立雙總線電接口,可實現電接口的備份或者單設備接入雙冗余總線系統;采用點對點的網絡時可以實現通過光纖連接兩Profibus DP總線的網段；采用雙光口鏈形網絡的光纖總線上實現多網段的Profibus DP總線連接（最多200個）；同時，本產品采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在10ms內重建網絡鏈路，保障系統的正常通信，實現對信號傳輸?shù)淖杂Ｗo功能，網絡故障排除后系統會自動恢復；該系列產品采用公司自行研發的專有環網協議Ci-ring，不需任何設置，不需要根節點，快速完成網絡的成環和解環功能，該系列產品即插即用，不需配置，最大程度的使用戶安裝和調試過程簡單化。
性能指標：
數據電接口:
Ø 9針的Sub_D插孔連接器，管腳定義符合Profibus DP的協議規范.
Ø 支持Profibus DP總線標準.
Ø 通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、93.75k kBit/s、187.5kBit/s、500kBit/s、1.5MBit/s、6MBit/s and 12MBit/s.
Ø 速率設置：自動識別或撥碼開關設置
Ø 信號延時（電口）：≤11Bit
Ø 具備4000V的防雷擊以及1.5A的過流保護和600W浪涌保護功能；
Ø 終端電阻：本機不帶終端電阻,請按需要外接.
光纖接口：
Ø 光纖波長：多模850nm、1310 nm; 單模1310 nm、1550nm。
Ø 傳輸光纖：多模50/125 um、62.5/125 um、100/140um;單模8.3/125 um、9/125um、10/125um 。
Ø 傳輸距離：多模2Km，單模20Km，更遠距離可選。
Ø 光纖接口類型：SC、FC、 ST可選,標配SC光接口。
Ø 光線路誤碼率：<10-9
Ø 信號延時（光口）：≤1.6us/節點。
電源及保護：
Ø 電源：雙電源冗余輸入,DC（9-36）V,典型DC24V，功耗小于4W, 具有DC1500V電壓隔離以及反接保護功能,工業端子接口.
Ø 繼電器告警輸出：光纖鏈路故障和電源故障告警輸出，觸點最大容量：DC48V/1A,工業端子接口.
機械特性：
Ø 外形尺寸：132mm×105mm×52mm
Ø 外殼:IP30防護等級,波浪紋鋁制加強機殼.
Ø 安裝方式: 35mmDIN導軌安裝.
Ø 凈重:800g
工作環境：
Ø 工作溫度：-10-70℃（-40~+85℃寬溫可選）.
Ø 相對濕度：≤90%(無冷凝)
Ø 存放溫度：﹣40～80℃
測試認證：
IEC61000-4-2(ESD) 空氣：±8KV， 接觸：±4KV;
IEC61000-4-3(RS) 10V/m（80-1000MHz）;
IEC61000-4-4(EFT) L-N-PE：±2KV 數據線：±1.0KV;
IEC61000-4-5(Surge) L-N：±1KV， L/N-PE：±2KV 數據線：±0.5KV;
IEC61000-4-6(CS) 10V（150kHz-80MHz）;
IEC61000-4-8(MS) 長時：30A/m， 短時：300A/m;
IEC61000-4-11(Dips).
應用范圍：
電力系統，交通，能源監控及工業控制等領域。
訂貨信息：
| 產品型號 |
產品系列化 |
規格及介紹 |
單位 |
| Ci-pf11 |
一電一光 |
一路標準Profibus DP接口，一路光接口，撥碼開關設置速率和速率自適應可選，用于點對點類型，多模光纖0~2Km, 單模光纖0~20Km,更遠距離可選，光接口類型ＳＴ/ＳＣ/ＦＣ可選 |
臺 |
| Ci-pf12 |
一電兩光 |
一路標準Profibus DP接口，兩路光接口，撥碼開關設置速率和速率自適應可選，可用于鏈型、星型、環形等網絡結構，多模光纖0~2Km, 單模光纖0~20Km,更遠距離可選，光接口類型ＳＴ/ＳＣ/ＦＣ可選 |
臺 |
| Ci-pf21 |
兩電一光 |
兩路獨立Profibus DP接口，一路光接口，撥碼開關設置速率和速率自適應可選，用于點對點類型，多模光纖0~2Km, 單模光纖0~20Km,更遠距離可選，光接口類型ＳＴ/ＳＣ/ＦＣ可選 |
臺 |
| Ci-pf22 |
兩電兩光 |
兩路獨立Profibus DP接口，兩路光接口，撥碼開關設置速率和速率自適應可選，可用于鏈型、星型、環形等網絡結構，多模光纖0~2Km, 單模光纖0~20Km,更遠距離可選，光接口類型ＳＴ/ＳＣ/ＦＣ可選 |
臺 |
