產品說明
輪幅式稱重傳感器、圓板式測力傳感器、圓板式稱重傳感器
型號：PLD204B 量程：0.5、1、2、3、5、10、20、30、50、100（t）
安全過載范圍：150% 極限過載范圍：200%
特點及用途：
采用不銹鋼鋼材質，低外型搞測向力，精度高，采用膠密封防護處理
應用于工業稱重系統力的測量
接線方式：
紅 輸入+ 黑 輸入- 白 輸出- 綠 輸出+
技術參數：
|
額定載荷 Rated capacities(Emax) |
0.5~100T |
|
輸出靈敏度 Rated output |
1.5±1%mV/V |
|
綜合誤差 Total error |
0.05%F.S |
|
非線性 Non-linearity |
0.05%F.S |
|
滯后 Hysteresis |
0.05%F.S |
|
重復性 Repeatability |
0.05%F.S |
|
蠕變(30分鐘)Creep(30min) |
0.05%F.S |
|
零點輸出Zero balance |
±2%F.S |
|
零點溫度漂移 Temperature effect on zero |
±0.03%F.S/10℃ |
|
溫度靈敏度漂移 Temperature effect on out |
±0.03%F.S/10℃ |
|
輸入阻抗 Input resistance |
385±10Ω |
|
輸出阻抗 Output resistance |
350±3Ω |
|
絕緣電阻 Insulation resistance |
≥5000MΩ/100DC |
|
度補償范圍 Compensated Temperature range |
-10～+50℃ |
|
工作溫度范圍 Operation Temperature range, |
-35~+65 ℃ |
|
安全過載 Maximum safe overload |
150 %F.S |
|
極限過載 Ultimate overload |
200 %F.S |
|
推薦激勵電壓 Excitation,recommend |
5-10V DC |
|
最大激勵電壓 Excitation,maximum |
15V DC |
|
防封等級 Protection Class |
IP67 |
|
電纜尺寸 Cable size |
Φ5×6000mm |

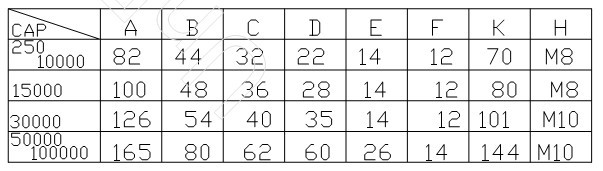

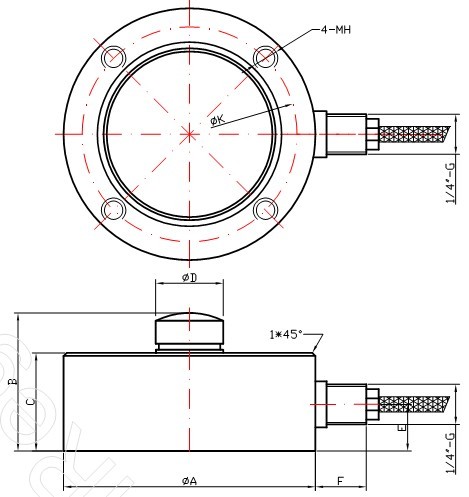

外形尺寸：
