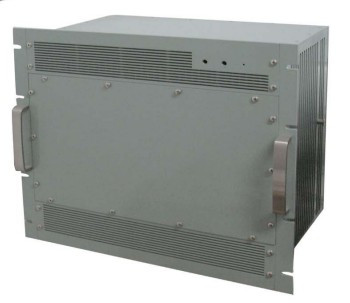

CPCI7618

18槽加固機箱

采用前插式密封機箱，上下兩端采用風機通風散熱

機箱內可前插標準CPCI 6U 功能 模塊8個

電源模塊1個，后插輔助電源1個

18槽6U CompactPCI 底板，帶P3、P4和P5后走線I/O

AC或DC CPCI 250W+250W冗余（3+1）電源

符合PICMG 2.16(CompactPCI分組交換底板)標準

符合PICMG 2.5(計算機技術)標準

概述

CPCI7618是防塵，防水，密封式加固機箱，整機表面采用噴漆工藝，顏色為棕綠灰。最多支持1個6U的CPCI冗余電源。有18個用于CompactPCI板的插槽和18個用于IEEE 1101.11后端I/O轉換板的插槽。

CPCI7618支持64位/66MHz PCI卡的高可靠型內置底板

規格

機器外形尺寸：410mm(高)X436mm（寬）X312mm(長)

CompactPCI標準：

PICMG 2.0R3.0 CompactPCI規范

PICMG2.1R2.0 CompactPCI熱插拔規格

PICMG2.5R1.0 CompactPCI計算機技術規格

PICMG2.11R3.0前端電源接口規格

背板：18槽6U CompactPCI背板

      支持64位/66MHz PCI總線

      V(I/O)可選為+3.3V或+5V

散熱系統：機箱通過熱傳導散熱

電源：最多支持1個標準的6U CPCI 4HP電源

PICMG2.11 47針電源接口
