電流傳感器JCE25-TSNP
利用高性能霍爾元件，采用霍爾閉環(huán)原理實現對直流、交流或脈沖電流進行電隔離測量，測量電流正比于被測電流，具有良好的準確度、線性度和穩(wěn)定性,采用UL94-V0標準的絕緣外殼。
應用于變頻調速，電池電源，直流電機驅動檢測，焊機電源，伺服電機，不間斷電源UPS,逆變電源等各行業(yè)。
主要技術參數
額定測量電流IPN： 8 12 25 A
測量范圍IP： 0~±80 A
額定測量輸出VM： 2.5±0.625V
電源電壓(±5%)： 5V
電流消耗IC： ≤28mA
精度X： —準確度 XG(@ VPN,TA=+25℃)： ±0.7%
—非線性度εL(@ VPN，TA=+25℃)： ±0.1%
—零點偏移VO： ≤±0.5mV(@+25℃)
—零點溫度偏移： ≤±80ppm/K
—響應時間 tr (@90% of VP max)： ≤1us
—工作頻率 f： DC-200KHz
耐壓Vd： 一次側回路對二次側回路之間耐壓： 3kV/50Hz/1min
工作溫度TA： -40ºC~+85ºC
儲存溫度TS： -40 ºC~+100ºC
內置阻RIM： 50Ω
重量m： 12g×(1±10%)
標準： EN50178
外形尺寸及接線圖
原理圖 Schematic

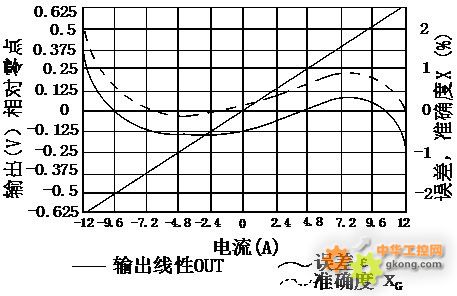

電參數曲線圖 Electrical Performances
響應時間測試圖tr
結果分析：取輸入波形（信源CH1）上升時間的90%與輸出波形（信源CH2）上升時間的90%的時間差為響應時間，從上述圖形可測得響應時間為:245nS。
