產品名稱：
|
自恢復式位移傳感器
|
|
型 號：
|
KTRC
|
|
價 格：
|
|
|
品 牌：
|
8788
|
|
|
|

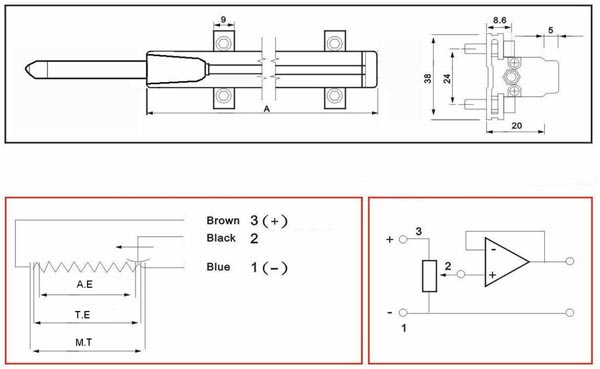

機械尺寸圖：
|
KTR電子尺參數表 |
|
型號 |
Unit |
10 |
15 |
25 |
50 |
75 |
100 |
|
量程 |
mm |
10 |
15 |
25 |
50 |
75 |
100 |
|
電氣行程(T.E) |
mm |
15 |
20 |
26 |
51 |
76 |
101 |
|
尺寸 A |
mm |
52 |
57 |
67 |
92 |
117 |
142 |
|
總長 |
mm |
77 |
87 |
107 |
157 |
207 |
257 |
|
電阻 |
KΩ |
1 |
1 |
1 |
5 |
5 |
5 |
|
電阻誤差 |
±% |
20 |
|
線性度 |
% |
0.1 |
0.1 |
0.1 |
0.09 |
0.08 |
0.08 |
|
重復精度 |
mm |
0.01 |
|
推薦電刷電流 |
μA |
1 |
|
電刷最大電流 |
mA |
10 |
|
最大工作電壓 |
V |
42 |
|
信號輸出 |
|
0-5V,0-10V,±5V,4-20mA |
|
分辨率 |
|
infinite |
|
輸出平滑度 |
% |
0.1 |
|
絕緣電阻 |
MΩ |
≥10 |
|
溫度系數 |
ppm/k |
5 |
|
尺寸 A |
mm |
52 |
57 |
67 |
92 |
117 |
142 |
|
機械行程(M.T) |
mm |
15 |
16 |
26 |
51 |
76 |
101 |
|
驅動力 |
N |
≤3 |
|
工作溫度 |
℃ |
-60······150 |
|
振動頻率 |
Hz |
5······2000 |
|
振幅 |
mm |
0.8 |
|
加速度 |
g |
20 |
|
壽命 |
cycle |
10×106 |
|
工作速度 |
m/s |
≤10 |
|
|
|
