一、用途

    波仕電子的OPT2232系列2路RS-232/1路光纖轉換器用于：實現2路RS-232同時到1路光纖的
轉換。OPT2232可以與波仕的OPT232、OPT485等系列多模光纖轉換器配合使用，可以實現兩個主機
的光纖多機通信。OPT2232是世界上最小的雙串口光纖轉換器。由于采用光纖作為通信傳輸介質，具
有高隔離電壓、防電磁干擾、抗雷擊等優點。

二、硬件安裝

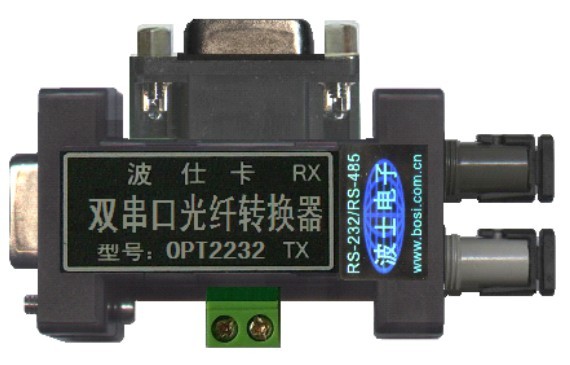

    波仕OPT2232系列2路RS-232/1路光纖轉換器的外形為DB-9/DB-9轉接盒大小，使用一對多模
ST光纖接頭，如圖的產品左邊和上面都為DB-9孔的RS-232口，下面為5V電源接線端子，右邊為光
纖頭。OPT2232的兩個DB-9孔都可以直接外插計算機的RS-232口，也可以加轉接延長線接波仕電子
的RS-232/RS-485轉換器構成2路RS-485/1路光纖轉換器，推薦配接485A型號。OPT2232需要外接
直流5V電源。外接5V電源要求5V(±0.5V)50mA，產品配套有5V微型開關穩壓電源。

   OPT2232串口光纖轉換器的光纖接收器(RX)和光纖發送器(TX)見產品標簽。使用時發送器ST
頭通過光纖接對方的接收器ST頭。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時
請一定將ST座和ST頭用相配套的橡皮塞子蓋住。均可選SC、FC型的光纖接頭。波仕電子配套提供
各種長度單芯、雙芯光纖以及ST接頭。

三、性能特點

   波仕電子的OPT2232雙串口/單路光纖轉換器最高速率115.2Kbps。均無需任何初始化設置！獨有
波仕零延時自動收發轉換技術，確保適合所有軟件!

 光纖接口 雙ST頭(可以轉FC、SC頭)                     電氣        DB-9孔RS-232(孔頭)
 傳輸介質 雙多模光纖                               接口        共2個

   通信     異步RS-232                      尺寸及重量  DB-9/9轉接頭大小、90克
   方式     可以轉RS-485、RS-422              傳輸距離        4Km(多模)

 光波長      820nm(多模)                     適用光纖        50/125、62.5/125、100/140um

    注意OPT2232產品的兩路RS-232并不區分地址，都接收到的光纖信號同時送到兩個串口。兩個串
 口發送信號時不要同時發送，否則信號會出現重疊。
