特點

• 市場上最小嵌入式設備聯網服務器—僅29 x 17 x 9 mm
• 超低功耗，僅140 mA @ 3.3 VDC或92 mA @ 5 VDC輸入
• 使用Moxa公司的第二代系統級芯片MiiNe
• 使用NetEZ技術，輕松實現串口設備聯網
• 提供包括Real COM，RFC2217，TCP和UDP等多種操作 模式

簡介

Moxa公司的MiiNePort E2內嵌式設備聯網模塊可輕松將串口 設備連入先進的網絡連接，專為有此種需求的制造商設計。采 用Moxa公司的第二代系統級芯片MiiNe，支持10/100 Mbps 以太網，最高可達921.6 Kbps的串口波特率，有多種即用型操 作模式可選，并只需少量電力。通過Moxa公司的創新NetEZ 技術，MiiNePort E2可在很短的時間內將任何帶有標準串 口的設備轉換成以太網設備。另外，MiiNePort E2的尺寸與 RJ45 相同，易于與任何現有的串口設備進行匹配。

MiiNe-Moxa公司的第二代系統級芯片

Mi iNe提供了有競爭力的內嵌 式串口到以太網的解決方案。 MiiNePort E2使用MiiNe作為系 統級芯片，因而成為當前最小的 內嵌式設備聯網模塊，且與任何其它同類產品相比具有最低 的功耗。MiiNe 具有以下的特點：

• 專為1串口或2串口到以太網的應用
• 采用32位ARM 7內核
• 采用Moxa公司先進的UART技術
• 內建2MB的Flash和4MB的SDRAM內存

NetEZ技術

Moxa 公司的 NetEZ 技術為串口設備制造商提供了一系列能將以太網功能集成到串口設備的強大工具：

EXTrigger :
想方便的排除網絡系統中的故障嗎？通過MiiNePort E1的EXTrigger一鍵式按鈕立即重啟網絡設置。

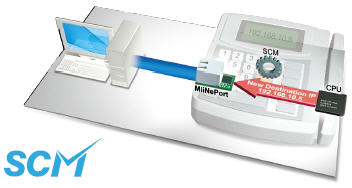

SCM：MiiNePort E1的串口命令模式（SCM）使該設備的主系統能夠重置網絡并配置串口和以太網的設置。這通過簡單的命令框架形式即可完成，任何時候均可簡便地配置網絡設置。

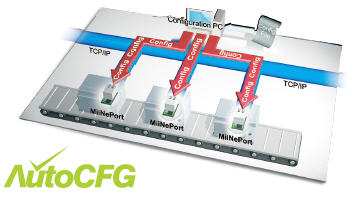

AutoCFG：MiiNePort E1支持AutoCFG，在大規模生產中可便捷地配置多設備網絡設置。

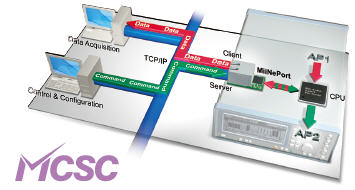

MCSC：在某些特殊情況下，設備最終用戶需要設備能同時在服務器模式和客戶端模式下工作，這就要求內嵌式設備模塊支持多通道通訊。MiiNePort E1的多通道串口通信（MCSC）功能使用一個精巧的軟件解決方案，為設備提供了多通道功能。

MiiNePort E1使用Moxa公司的NetEZ技術，簡單易用、輕松實現串口設備聯網，是當前用戶界面最友好的內嵌式設備聯網模塊。

外形 類型：插針型
尺寸：29 x 17 x 9 mm (11.41 x 6.69 x 3.54 in)
重量：5 g
系統信息 CPU：32位ARM內核
RAM：內建4 M
Flash：內建2 M
以太網 端口數：1
速率：10/100 Mbps，自適應MDI/MDIX
LEDs：110BASE–T和100BASE-TX連接運行，故障/使用
串口 端口數：1
傳輸格式：標準TTL
串口通訊參數 數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流控：RTS/CTS，XON/XOFF
波特率：
MiiNePort E2：50 bps ~ 230.4 Kbps (支持非標準波特率)
MiiNePort E2-H：50 bps ~ 921.6 Kbps (支持非標準波特率)
串口信號 TTL：TxD，RxD，RTS，CTS，DTR，DSR，DCD，RST (復位
電路)，GND
數字I/O引腳 GPIO：4個可編程I/O引腳
軟件特點 網絡協議：ICMP，ARP，IP，TCP，UDP，DHCP，HTTP，
SNMP V1/V2c，SMTP，TFTP，Auto IP，Telnet，BOOTP
配置選項：Web Console，Serial Console (Serial
Command Mode)，Telnet Console，Windows Utility
Windows Real COM驅動：Windows 95/98/ME/
NT/2000，Windows XP/2003/Vista/2008/7 x86/x64，
Embedded CE 5.0/6.0，XP Embedded
Fixed TTY驅動：SCO Unix，SCO OpenServer，UnixWare 7，
SVR 4.2，QNX 4.25，QNX 6，Solaris 10，FreeBSD，AIX 5.x
Linux Real TTY驅動：Linux kernel 2.4.x，2.6.x
操作模式：TCP Server，TCP Client，TCP Mixed，UDP，
Real COM，Modem，RFC2217
工作環境 工作溫度：
標準模塊：0 ~ 55 °C（32 ~ 131 °F）
寬溫模塊：-40 ~ 85 °C（-40 ~ 185 °F）
工作濕度：5 ~ 95％
存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
電源需求 輸入電壓：3.3~5 VDC (±5%)
電源功耗：140 mA @ 3.3 VDC max.，92 mA @ 5 VDC
max.
安規認證 EMC (待定):
• Radiated & conducted emissions: Complies with Class
B limits of EN55022:1998
• Direct & Indirect ESD: Complies with EN55024:1998
• Electrical Fast Transient/Burst Immunity: Complies with
EN55024:1998
• Power Frequency Magnetic Field Immunity: Complies
with EN55024:1998
沖擊：500 g的非操作沖擊
震動：20 g的非操作振動
保修 保修期：5年
