組態王與4~20mA電流型傳感器的無線MODBUS通信設計方案

如何在組態軟件中增加無線測控設備？

通過MODBUS協議實現組態軟件與無線PLC的遠程監控

基于MODBUS的工廠設備遠程監控與診斷

關鍵詞：組態王，無線組態軟件，無線MODBUS，無線PLC，無線測控終端，遠程監控

無線MODBUS測控系統是針對工業現場工廠設備遠程自動化監控和診斷的需求而設計的，本系統采用MODBUS RTU協議，并以無線串口通信方式代替有線RS485網絡的通信，可直接接入組態軟件，與PLC、DCS、工業儀表、傳感器等設備連接組成工業自動化測控系統。由于本方案采用無線通信方式，又符合標準MODBUS協議，所以非常適合于工業測控系統改造項目，可以在保持原有組態系統的基礎上任意增加監測設備。

一、無線MODBUS測控系統組成

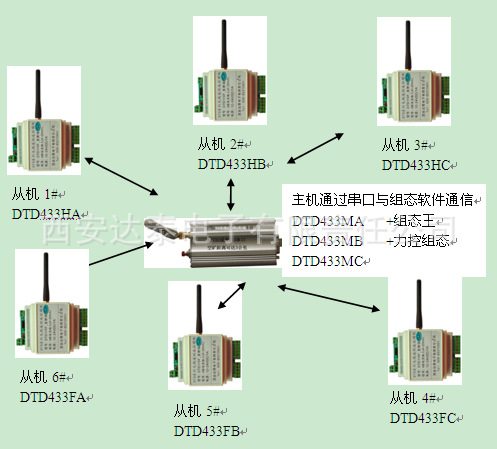

本系統主機使用433MHz無線數傳模塊，采用RS485或者RS232接口與電腦、DCS、PLC、觸摸屏等控制器連接，并可以通過組態軟件實現MODBUS通信。從機使用模擬量無線測控終端或者開關量無線測控終端，以無線通信方式進行MODBUS協議數據的傳輸。

MODBUS串行鏈路協議是一個主-從協議。無線MODBUS通信也就是RS485總線網絡所采用的“輪詢”方式。這種方式首先需要設1個主機（主節點、主站）,主機型號為DTD433M，其余為從機（子節點、子站），從機型號為DTD433F或者DTD433H，所有從機都有一個唯一的地址。從機在沒有收到來自主機的請求時，不會發送數據。子機之間不會互相通信。
