簡介

NPort® S8000系列產品的第一款產品NPort ® S8455I-MMSC，將全功能網管型交換機集合在一臺工業級串口設備聯網服務器中。NPort® S8455I-MM-SC擁有2光纖口， 3個以太網口，和4個 RS-232/422/485串口，節省空間，降低能耗，并節省成本，而無需再購買單獨的交換機和串口服務器。

具備NPort ® 5000系列產品的功能

NPort® S8455I-MM-SC支持NPort ® 5000系列設備聯網服務器的相關功能。最多可將4臺串口設備通過5個以太網口進行網絡連接，而只需基本的配置要求。串口和以太網口的數據傳輸是雙向的。

支持網管型交換機功能

NPor t®S8455I-MM-SC內建了網管型交換機功能，支持QoS, IGMP-snooping/GMRP，VLAN，Port Trunking，SNMPv1/v2c/v3和IEEE 802.1X，讓您可以任意使用。Moxa的Turbo Ring®技術（自愈時間<20ms）或RSTP/STP（IEEE 802.1w/D），可以讓您的工業以太網絡冗余更具冗余性，更為可靠穩定。

分布式應用的多種Turbo Ring形式

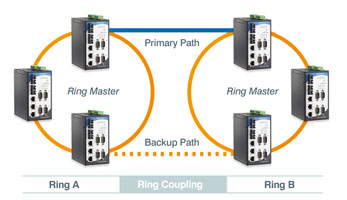

對于部分系統來說，將現有設備連接起來形成一個大冗余環是比較困難的，因為設備的分布比較分散。NPort®S8455IMM-SC支持Ring Coupling，可以讓分布在不同地點的設備形成若干個小冗余環，并且這些小冗余環之間可以通過網絡相互連接。

專為惡劣環境應用而設計

&#8250; UL 508
為滿足客戶的應用需求， NPort® S8455I-MM-SC已經符合國際
UL 508標準。 UL 508標準涵蓋了工業控制設備的安全性需求。
&#8250; 3種浪涌保護
NPort® S8455I-MM-SC為串口、以太網口和電源配備了浪涌保
護，以防止電壓瞬時變化而產生的破壞。
&#8250; Level 4 ESD
NPort® S8455I-MM-SC支持高等級 8/15KV ESD保護，以 避免
靜電損害。
&#8250; 2KV串口隔離保護
每個串口提供2KV的隔離保護，避免地面差異引起的高電流造成通
信系統的破壞。

特點

4口RS-&#8250; 232/422/485串口聯網服務器
&#8226; 支持串口QoS，優先配置串口數據傳輸
&#8226; 每個串口支持2 KV (DC)隔離保護
&#8226; RS-485口的上拉/下拉電阻可調節
內建5個網管型以太網口
&#8226; 2個光纖口，3個以太網口
&#8226; 支持Turbo Ring （自愈時間< 20 ms）或RSTP/STP
(IEEE 802.1w/D)
&#8226; 支持QoS, IGMP-snooping/GMR2P, VLAN, LACP,
SNMPv1/v2c/v3,RMON
&#8226; 串口、電源和以太網口提供浪涌保護

基本規格

端口 串口類型: 4個RS-232/422/485
以太網口: 3個RJ45網口，2個多模光纖口
Console口: 1個8-pin RJ45口
LED燈: PWR1, PWR2, READY, MASTER, COUPLER,
LINK4, LINK5
物理特性 外殼: 金屬l
重量: 995 g
尺寸: 73.1 x 134 x 105 mm (2.88 x 5.27 x 4.13 in)
環境需求 工作溫度: 0 ~ 60°C (32 ~ 140°F)
工作濕度: 5 ~ 95% RH
存儲溫度: -40 ~ 85°C (-40 ~ 185°F)
電源需求 輸入電壓: 12 ~ 48 VDC
電源功耗: 935mA @ 12 V, 470 mA @ 24 V
安規認證 EMC: FCC Class A, CE Class A
Safety: UL-508
EMS:
IEC 61000-4-2, Level 4 (ESD)
IEC 61000-4-4, Level 4 (EFT)
IEC 61000-4-5 for serial port, Level 1 (Surge)
IEC 61000-4-5 for LAN port, Level 2 (Surge)
IEC 61000-4-5 for Power Line, Level 3 (Surge)
保修期 保修期: 5年

串口服務器規格

串口界面 串口數: 4
串口類型: RS-232/422/485
連接頭: DB9 male
串口保護:
所有串口15 KV ESD保護
2 KV光電隔離保護
RS-485數據流向控制: ADDC (automatic data direction
control)
RS-485上拉/下拉電阻: 1 KΩ, 150 KΩ
RS-485: 55 Ω, 120 Ω
Console口: RS-232 console口 (8-pin RJ45)
串口通訊 數據位: 5, 6, 7, 8
停止位: 1, 1.5, 2
校驗位: None, Even, Odd, Space, Mark
流控: RTS/CTS and XON/XOFF
波特率: 50 bps ~ 921.6 Kbps
串口信號 RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w: Data+, Data-, GND
軟件管理 配置方式: Web Console, Telnet Console, Serial
Console, Windows Search Utility
Windows Real COM驅動: Windows 95, 98, ME, NT, 2000,
XP x86/x64, 2003 x86/x64, Vista x86/x64, 2008 x86/x64,
Embedded CE 5.0/6.0, XP Embedded
Fixed TTY驅動: SCO Unix, SCO OpenServer, UnixWare 7,
UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD,
AIX 5.x, HP-UX 11i
Linux Real TTY驅動: Linux kernel 2.4.x, 2.6.x
操作模式: Real COM, TCP Server, TCP Client, UDP, RFC2217
網管功能: SNMP MIB-II
IP路由: Static, RIP-I, RIP-II
穩定性 報警工具: Built-in buzzer and RTC (real-time clock)
自動重起觸發: Built-in WDT (watchdog timer) 以太網界面 標準:
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100Base FX
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid STP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1X for Authentication
IEEE 802.3ad for Port Trunk with LACP
網絡協議: ICMP, IP, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP,
SNTP, IGMPv1/v2 device, GVRP, SNMPv1/v2c/v3, DHCP
Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP,
RARP, GMRP, LACP, RMON
MIB: MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE
MIB,Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
流控: IEEE 802.3x fl ow control, back pressure flow control
interface
光纖界面 類型: 多模
傳輸距離: 0 ~ 2 km, 1310 nm (62.5/125 μm, 500 MHz*km)
最小TX 輸出: -20 dBm
最大TX 輸出: -14 dBm
敏感度: -34 ~ -30 dBm
交換機特性 優先序列: 4
最大VLAN可用數量: 64
VLAN ID 范圍: VID 1 ~ 4094
IGMP組: 256
交換機界面 RJ45 口: 自適應10/100BaseT(X) ；全雙工/半雙工；MDI/MDI-X
自動連接
DIP開關: Turbo Ring, Master, Coupler, Reserve
報警功能: 2 relay outputs with current carrying capacity of 1A
@ 24 VD
