簡介

EDS-505A/508A為5/8口即插即用網管型冗余以太網絡交換機。此系列支持Turbo Ring，Turbo Chain冗余環網（自愈時間<20ms），增加網絡可靠性。EDS-505A/508A也提供適用于-40 ~ 75 °C極端溫度的寬溫型號，滿足不同工業環境下的應用需求。

特點

技術參數 標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT（X）and 100BaseFX
IEEE 802.3x適用于Flow Control
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMPv1/v2，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，GMRP，LACP，RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option 66/67/82，SSH，SNMP Inform，EtherNet/IP，Modbus/TCP，LLDP，IEEE 1588 PTP V2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE802.3x流控，背壓式流控
交換機屬性 優先級隊列：4
最多可用的VLAN數：64
VLAN ID數目：VID 1 ~ 4094
IGMP組：256
MAC地址表大小：8 K
封包緩沖區大小：1 Mbit（EDS-505A/508A），
接口 光纖接口：100BaseFX口（SC/ST接口）
RJ45端口：10/100BaseT（X）自偵測，全/半雙工，和MDI/MDI-X自適應
控制口：RS-232（RJ45接口）
DIP開關：Turbo Ring，Master，Coupler，Reserve（僅EDS-505A/508A系列）
LED指示燈：PWR1，PWR2，F(xiàn)AULT，MSTR/HEAD，CPLR/TAIL，10/100M
報警輸出：兩路繼電器輸出，電流負載能力1 A @ 24 VDC
數字輸入：兩路數字輸入，共地，電氣隔離
&#8226; 狀態 1：+13 ~ +30V
&#8226; 狀態 0：-30 ~ +3V
&#8226; 最大輸入電流：8mA

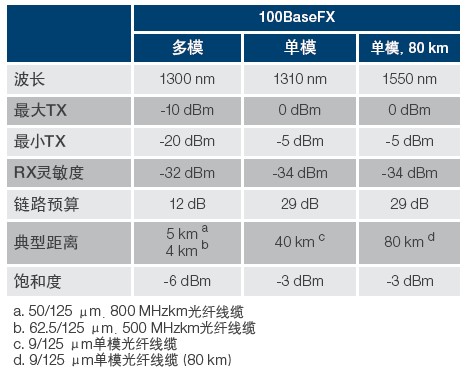

光纖
電源需求 輸入電壓：24 VDC（12 ~ 45 VDC），雙冗余輸入
輸入電流：
EDS-505A：0.24 A @ 24 V
EDS-505A-MM/SS：0.35 A @ 24 V
EDS-508A：0.26A @ 24 V
EDS-508A-MM/SS：0.36 A @ 24 V
過載保護：提供
接口：2個可插拔的6針接線端子
反接保護：提供
機械特性 外殼：金屬，IP30防護等級
尺寸：
EDS-505A/508A系列：80.2 x 135 x 105 mm（3.16 x 5.31 x 4.13 in）
重量：
EDS-505A/508A系列：1040g
安裝方式：導軌、壁掛（可選套件）
工作環境 工作溫度：
標準型號：0 ~ 60 °C（32 ~ 140 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
相對濕度：5% ~ 95%（無凝露）
安規認證 Safety：UL 508，UL 60950-1，CSA C22.2 No. 60950-1，EN 60950-1
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D，ATEX Zone 2 Ex nC IIC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2（ESD）（EDS-505A/508A：Level 3; EDS-516A：Level 2），
EN 61000-4-3（RS）Level 3，EN 61000-4-4（EFT）Level 2，
EN 61000-4-5（Surge）Level 3，EN 61000-4-6（CS）Level 3，
EN 61000-4-8
Marine：DNV，GL
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）：
EDS-505A系列：352，000小時
EDS-508A系列：339，000小時
數據庫：Telcordia（Bellcore），GB
保修 保修期：5年
