簡介

EDS-405A/408A為一系列專為工業應用場合所設計的智能8或5口網管型以太網絡交換機。EDS-405A/408A系列支持多種網絡管理功能，包括：Turbo Ring，IGMP snooping，IEEE802.1Q VLAN，port-based VLAN，QoS，RMON，帶寬管理，端口鏡像功能，及通過e-mail或繼電器輸出的事件觸發報警。EDS-405A/408A的Turbo Ring冗余環網可通過基于瀏覽器的用戶界面輕松完成設定，甚至只要使用其內置的定義值，即插即用便可使用。

特點

• 命令行界面（CLI），可快速配置主要網管功能
• 獲得IPv6 Ready標志（IPv6標志委員會認證）
• DHCP Opition 82，用于以不同策略分配IP地址
• 支持EtherNet/IP和Modbus/TCP工業以太網協議
• 兼容EtherNet/IP和PROFINET協議，進行透明數據傳輸
• 支持Turbo Ring，Turbo Chain（自愈時間＜20ms），RSTP/STP和MSTP網絡冗余
• IGMP Snooping和GMRP過濾組播封包
• 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議，簡易網絡規劃
• 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡穩定性
• 采用RMON有效提升網絡監測和預測能力
• 支持SNMPv1/v2c/v3不同等級的網絡管理協議
• 支持帶寬管理，確保網絡穩定性
• 支持端口鏡像功能，便于在線調試

技術參數 標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT（X）and 100BaseFX
IEEE 802.3x適用于Flow Control
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1p適用于Class of Service
IEEE 802.1Q適用于VLAN Tagging
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，TFTP，SNTP，SMTP，RARP，RMON，HTTP，Telnet，Syslog，DHCP Option 66/67/82，BootP，LLDP，EtherNet/IP，Modbus/TCP，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE802.3x流控，背壓式流控
交換機屬性 MAC地址表大�。�2 K（EDS-405A），8 K（EDS-408A）
封包緩沖區大�。�1 Mbit
接口 光纖接口：100BaseFX ports（SC/ST接口）
RJ45端口：10/100BaseT（X）自動協商速度，全/半雙工模式，和自動MDI/MDI-X連接
控制口：RS-232（RJ45接口）
DIP開關：Turbo Ring，Master，Coupler，Reserve
LED指示燈：PWR1，PWR2，F(xiàn)AULT，MSTR/HEAD，CPLR/TAIL，10/100M
報警輸出：一路繼電器輸出，電流負載能力1 A @ 24 VDC

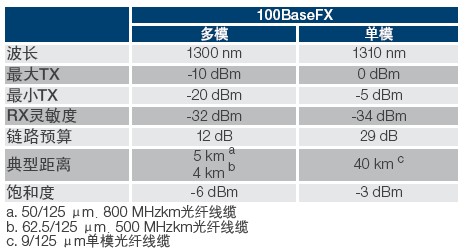

光纖
電源需求 輸入電壓：24 VDC（12 ~ 45 VDC），雙冗余輸入
輸入電流：
EDS-405A：0.24 A @ 24 V
EDS-405A-MM/SS：0.32 A @ 24 V
EDS-408A：0.26 A @ 24 V
EDS-408A-MM/SS：0.35 A @ 24 V
EDS-408A-3M/3S/2M1S/1M2S：0.32 A @ 24 V
過載保護：提供
接口：1個可插拔的6針接線端子
反接保護：提供
機械特性 外殼：金屬，IP30防護等級
尺寸：53.6 x 135 x 105 mm（2.11 x 5.31 x 4.13 in）
重量：
EDS-405A，EDS-405A-MM，EDS-405A-SS：650 g
EDS-408A，EDS-408A-MM，EDS-408A-SS：650 g
EDS-408A-3M/3S/2M1S/1M2S：890 g
安裝方式：導軌、壁掛（可選套件）
工作環境 工作溫度：
標準型號：0 ~ 60 °C（32 ~ 140 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
相對濕度：5 ~ 95%（無凝露）
安規認證 Safety：UL 508，UL 60950-1*，CSA C22.2 No.60950-1，EN 60950-1**
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D*，ATEX Zone 2 Ex nC IIC*
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2（ESD）Level 3，EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 3，EN 61000-4-5（Surge）Level 3，
EN 61000-4-6（CS）Level 3；EN 61000-4-8
Marine：
EDS-405A，EDS-405A-MM，EDS-405A-SS：DNV，GL
EDS-408A，EDS-408A-MM，EDS-408A-SS：DNV，GL
EDS-408A-3M/3S/2M1S/1M2S：DNV，GL，LR，ABS，NK
Rail Traffic：EN 50121-4**
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
*EDS-405A，EDS-405A-MM/SS，EDS-408A，EDS-408A-MM/SS系列
**僅EDS-408A系列
MTBF（平均無故障時間）：
EDS-405A系列：392，000小時
EDS-408A系列：363，000小時
數據庫：Telcordia（Bellcore），GB
保修 保修期：5年
