ETH232I型              ETH232IG型

將您的串口設備接入互聯網和以太網！

         互聯網以太網/串口轉換器
                                                                                          5V

RJ45  RS232/RS485/RS422

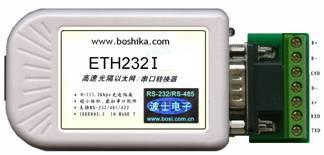

        波仕ETH232I、ETH232IG系列互聯網以太網/串口轉換器秉承波仕轉換器的一貫特色，都具有
超小型的外形(80*23*47mm)、RS-232、RS-485、RS-422通用，可以虛擬成為本地COM串口(COM1-COM256)、無須修改已有的串口通信軟件。其中ETH232IG是帶光電隔離的以太網/串口轉換器，實現了以太網、電源、串口的三方隔離。

  專利產品,謹防假冒!專利號:201120297328

  ETH232I      互聯網以太網串口RS-232/485/422轉換器                      5V供電(5-24V)   0-115.2Kbps
 ETH232IG    光電隔離互聯網以太網串口RS-232/485/422轉換器      5V供電(5-24V)    0-115.2Kbps

         在很多應用場合，如果想讓設備連接到以太網中，就必須擁有一個以太網接口，普通的設備
都含有RS-232(或RS-485/RS-422)串行接口，可以將串行接口連接到以太網中，實現了設備與以太網以及internet(互聯網)的互連。這樣我們就可以遠程控制設備，讀取設備的狀態信息，
采集數據等等，隨著網路技術的高速發展，這必將是一種趨勢。波仕以太網/串口轉換器配合參數
修改軟件可以設置模塊的串口波特率，IP地址，子網掩碼，網關，MAC等信息。
         波仕以太網/串口轉換器是實現通信主機的互聯網以太網與RS-232/RS-485/RS-422串口設備
相互通訊的一種協議轉換裝置(TCP/IP協議-串行通信協議)波仕ETH232I系列產品提供一個RS232/ RS485/RS422串口，一個10M/100M以太網口等。


 硬件安裝

      由于ETH232I與ETH232IG產品的大小、使用方法、軟件設置都是一樣的，所以以下僅以
ETH232I為例。
      將ETH232I以太網/串口轉換器接上電源(直流5-24V，隨產品配套有5V電源)。電源插
座旁邊有一個小LED(發光二極管)，當ETH232I產品通電后LED會一直亮著。
     將RJ-45座插入計算機或者以太網HUB以太網的RJ-45插頭即可。自動支持以太網直連線
和交叉線。波仕ETH232I的RS-232/485/422串口端是一個DB-9針座，具有RS-232、RS-485、RS-422 全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422 時，T+、T—是指從ETH232I向外發送。注意RS-485和RS-422通信時建議要接地線(5腳)。
RS-485/422無須跳線選擇。RS-485/422信號的參考地線與RS-232的GND是一樣的。


   DB-9針端的引腳分配如下(帶接線端子)：

                      1         2         3          4          5         6         7        8         9

RS-232               RXD     TXD                GND

RS-485       A                                           GND                            B

RS-422       T+                                GND    R+                            R—       T—

     ETH232IG 不僅以太網(RJ-45)與串口之間有   變壓器隔離(1000V)，而且還增加了一道對
串口的2500V光電隔離，實現了以太網(RJ-45)、外接電源、串口(RS-232/485/422)三方的隔
離。ETH232GI的RS-232/485/422的最高通信速率為115.2Kbps。波仕ETH232I、ETH232IG內置有
600W抗雷擊浪涌保護器。

軟件設置

     波仕ETH232I或者ETH232IG的設置均通過瀏覽器進行。產品默認的IP地址為 192.168.0.55。
如果不知道ETH232I的IP地址，可以先接計算機網口(自動獲取IP地址)，計算機安裝XVCOM
串口服務器管理系統軟件搜索到ETH232I并且查看IP地址以及基本配置，注意工作模式初始設
置為TCPServer。知道ETH232I的IP地址以后，請立即將您的計算機的以太網的IP地址設置的

前3位設置為一樣，比如 192.168.0.11，最后一位11可以更改為其它任何數字，除了0、55、
255以外。子網掩碼為 255.255.255.0。XVCOM軟件僅僅是查找產品和查看配置，修改配置必須

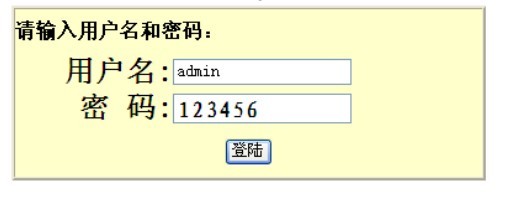

進入瀏覽器！用瀏覽器(推薦用IE)打開http://192.168.0.55。出現以下登錄界面。

“登陸”后進入以下界面

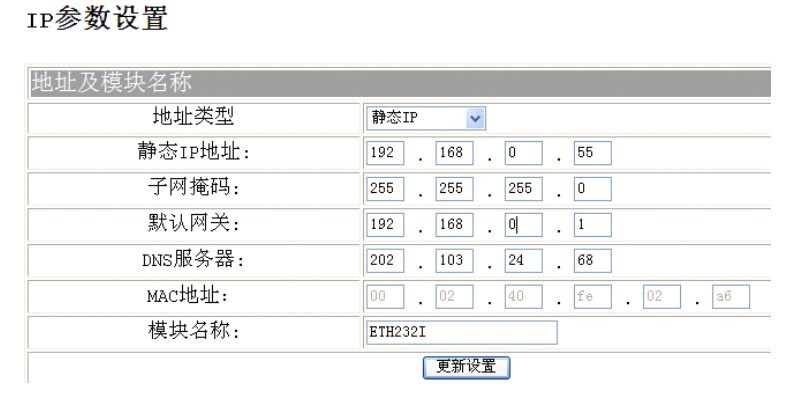

   靜態IP地址就是產品的IP地址，可以修改，但是一定要記住修改后的IP地址值。子網掩
碼總是 255.255.255.0。默認網關就是產品所接的計算機網口或者無線路由器的IP地址，用戶
自己要知道。DNS服務器是當地的互聯網域名解析的服務器，比如 武漢電信為202.103.24.68。
其它地方的DNS地址請到互聯網上查詢，有些無線上網路由器有顯示DNS地址。如果只用作以太
網/串口轉換器則DNS服務器不用。如果要將產品用到互聯網通信，必須填寫正確的當地DNS服務
器(域名解析)地址。IP參數設置完畢后按更新設備。

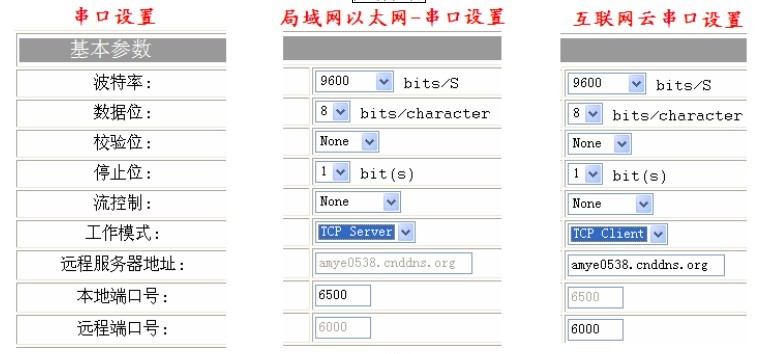

    串口設置可以設置串口的速率、格式。工作模式選擇：用于以太網/串口轉換器時，選擇TCP
Server;用作互聯網/串口轉換器時，選 TCPClient。遠程服務器地址只有互聯網/串口轉換器時
用的到，就是專用云路由器內置的固定域名。本地端口號可以就用6500、遠程端口號可以就用
6000，如果要修改也可以但是請用戶記住。串口設置頁面修改完成后按確認。全部設置完畢后一
定要選擇頁面中的設備重啟?重啟設備等待大約1-2分鐘后才能夠讓修改后的設置有效。


 3、以太網串口通信測試及虛擬串口

     使用配套光盤中的TCP&UDP.exe 測試工具軟件可以直觀的進行串口通信。將產品接入計算
機的以太網口。將產品的工作模式設置為 TCP Server。

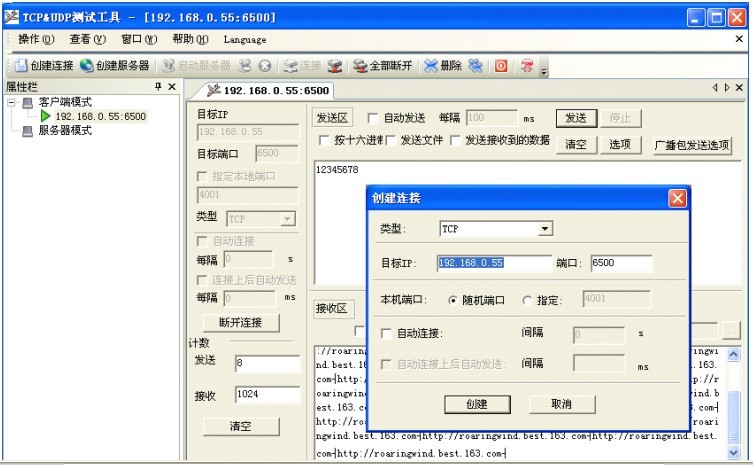

  TCP&UDP.exe 測試工具軟件的設置以及通信的截圖如下。

    ETH232I、ETH232IG還可以虛擬成為本地計算機的串口，無需修改用戶已有的串口通信軟件。
將產品接入計算機的以太網口。將產品的工作模式設置為 TCP Server

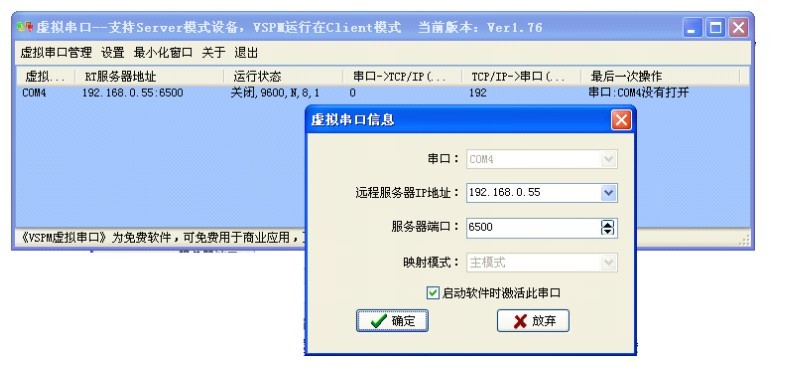

     1、安裝虛擬串口軟件VSPM.exe。 2、打開虛擬串口VSPM配置軟件，選擇工作模式為“Client
的POWER IP模式”(第3行)。3、在VSPM配置軟件里面，選新增虛擬串口，選擇串口號并且
填好對應的IP地址和端口。記住這個新的虛擬串口的COM號。使用通用的串口通信軟件，比如串
口調試助手、或者自己編寫的串口軟件，只要按照預先設定的速率和格式都可以通信。
    若VSPM虛擬串口出現問題，請徹底卸載VSPM后重新安裝后再試。

4、互聯網云串口通信測試及虛擬串口

    ETH232I可以接普通無線路由器的LAN口，并且與波仕YUN201云路由器配合使用實現基于互
聯網的云串口通信。

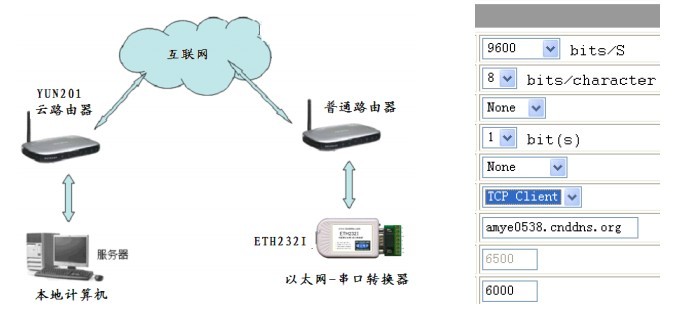

   上圖左面為云串口通信的原理圖，右面為ETH232I作為云串口的串口設置頁面截圖。本地計
算機成為服務器，遠端的ETH232I以太網串口轉換器作為客戶端。本地路由器必須使用YUN201
云路由器，遠端的路由器就是普通上網用的路由器即可。
     1、將ETH232I型以太網-串口轉換器接入遠端的普通路由器的LAN口，注意這個無線路由
器只要是普通的上網用的路由器即可，當然也可以用云路由器。先需要弄清楚ETH232I接入的普
通無線路由器的IP地址，SSID名稱。
    如果普通路由器的IP地址的前3位與ETH232I的前3位不一樣，那么就需要將ETH232I的
IP地址的前3位調整為與普通無線路由器的IP地址的前3位一樣，最后一位不一樣。修改ETH232I
                                                                 2、軟件設置
                                                                 2、軟件設置
的固定IP地址的方法是把ETH232I接到計算機的以太網口，詳細見本說明書的“22、、軟軟件件設設置置”
的“IP參數設置”部分。比如如果產品所接入的無線路由器的IP地址為192.168.1.1，那么就
得把ETH232I的IP地址設置改為192.168.1.55，最后一位55可以更改。
    默認網關就是產品所接的無線路由器的IP地址，用戶自己查看無線路由器可以知道。DNS服
務器上當地的互聯網域名解析的服務器，比如武漢電信為202.103.24.68。其它地方的DNS地址
請到互聯網上查詢。串口設置可以設置串口的速率、格式等。ETH232I串口設置部分必須將工作
模式設置為TCP Client。遠程服務器地址就是YUN201云路由器內置的固定域名。本地端口號可
以就用6500、遠程端口號可以就用6000，如果要修改也可以但是請用戶記住。串口設置頁面修
改完成后按確認。全部設置完畢后要選擇頁面中的設備重啟?重啟設備等1分鐘后讓設置有效。

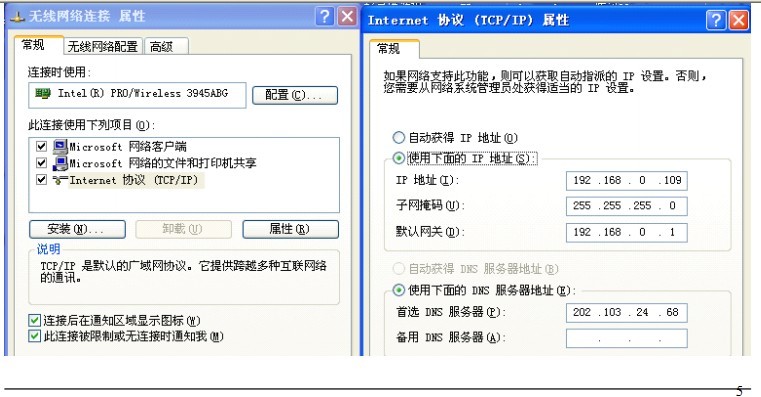

   2、將本地計算機(服務器)的上網IP設置為固定值。一般通過無線路由器上網的計算機的無
線網卡的IP地址設置為“自動獲得IP地址”。這里請將它選擇為“使用下面的IP地址”�！笆�
選DNS服務器”請上網搜索當地的域名解析服務器IP地址，圖中的202.103.24.68是武漢電信的。

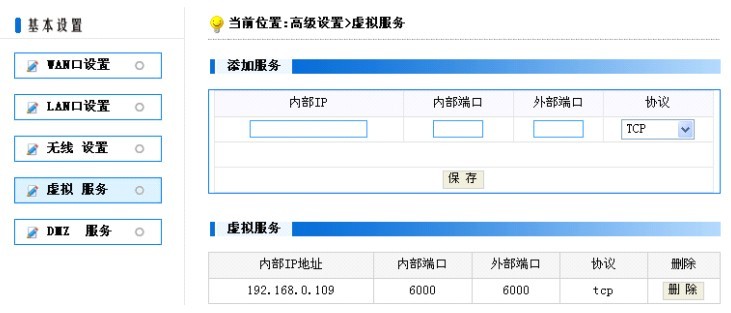

 3、本地的云路由器配置頁面上有基本設置，點擊左邊虛擬服務，內部IP輸入你自己正在使用
的本地電腦的上網的內部IP，內部端口和外部端口一般都填寫一樣(默認6000)，協議選擇你需
的走的協議(默認TCP)。

  4、在本地計算機上運行TCP&UDP.EXE測試
           工具可以直觀地看到串口通信效果。

                本機作為服務器。
               先“創建服務器”，
                再“啟用服務器”。

    如果此時遠端的ETH232I以太網-串口轉換器設置正確，就會向本機服務器申請服務。這樣
就會在“本機(192.168.0.109)：6000”欄目下面顯示“192.168.0.1：××××”，其中一定有一
行會收到ETH232I發出的數據并且顯示出來。


       ETH232I、ETH232IG還可以虛擬成為本地計算機的串口，無需修改用戶已有的串口通信
軟件。將產品接入遠程路由器的以太網口，注意產品ETH232I的工作模式設置必須為 TCPServer

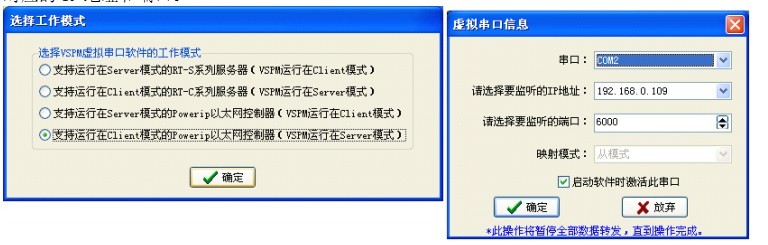

     1、安裝虛擬串口軟件VSPM.exe。 2、打開虛擬串口VSPM配置軟件，選擇工作模式為“Server”
的POWERIP模式(第4行)。3、在VSPM配置軟件里面，選新增虛擬串口，選擇串口號并且填好
對應的IP地址和端口。

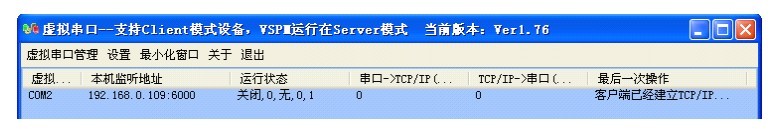

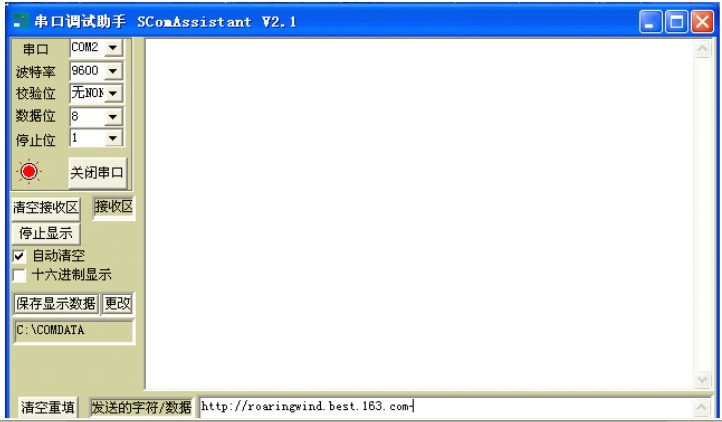

    記住這個新的虛擬串口的COM號(虛擬串口號COM2)。使用通用的串口通信軟件，比如串口
調試助手、或者自己編寫的串口軟件，只要按照預先設定的速率和格式都可以通信。

      ETH232I可以換成為帶光電隔離的ETH232IG，實現光隔云串口。ETH232I也可以換成為
WF232I無線WIFI-串口轉換器，實現無線云串口通信。
