RS-232/485地址擴展轉換器
一、用途
RS-232一變四地址擴展轉換器（型號：DIZ4232）用于將一個上位機RS-232或者RS-485口擴展成四個帶地址的下位機RS-232串行口。DIZ4232的4個下位機RS-232口各帶地址，由上位機發送地址指令來分別選通。下位機RS-232串行口只有TXD（發送）、RXD（接收）、GND（信號地）三個信號。DIZ4232適用于下面兩種情況：1、將一個串口擴展出帶地址的4個串口，2、將本來不帶地址的串口設備接入RS-485總線。
二、安裝及性能

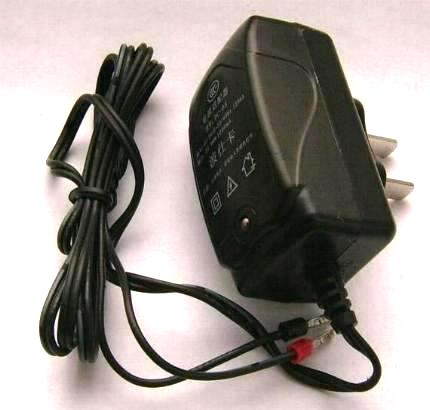

DIZ4232的外型為DB-25（孔）/DB-25（針）轉接盒大小。DB-25孔的一端為上位機，帶RS-232/RS-485/TTL電平：接DB-9針RS-232時請用標準的DB-9/25串口轉接線；接RS-485時用接線端子；接TTL時用戶自己焊插頭和接線。DIZ4232需要外接5V電源，從產品側面的端子上加電源或者從RS-485端子板上加電源均可，但是不要兩處同時接電源。DIZ4232的DB-25針端還配套有帶4個DB-9針座的板；4個DB-9針座為4個下位機RS-232口（0#,1#,2#,3#），在相應的位置帶指示燈。使用之前通過發送地址指令來分時選通四個下位機RS-232口，選通某個口后端子板上對應位置的燈會亮。選擇下位機串口地址只需要加一句指令，剛加電時默認0#口通，同時0#燈亮。選通后，支持通信速率0-115.2Kbps，自動適應。四個下位機RS-232口還可以外插波仕的RS-232/RS-485轉換器等。隨產品送一根約0.5米長的標準DB-9/DB-25轉接延長電纜、一個5V穩壓電源。
三、DIZ4232的地址設置指令
對于接DIZ4232擴展器的各種串口外設，在通信之前，首先必須從上位機端的串口（RS-232/RS-485/TTL均可）向產品以9600bps速率發送下面對應的指令來選通某個下位機。
|
ASCII指令 |
指令16進制代碼 |
指令10進制代碼 |
功能 |
狀態 |
|
ESC % A |
1B 25 41 |
27 37 65 |
選通0#、其它斷開 |
0#燈亮 |
|
ESC % B |
1B 25 42 |
27 37 66 |
選通1#、其它斷開 |
1#燈亮 |
|
ESC % C |
1B 25 43 |
27 37 67 |
選通2#、其它斷開 |
2#燈亮 |
|
ESC % D |
1B 25 44 |
27 37 68 |
選通3#、其它斷開 |
3#燈亮 |
四、DIZ4232的典型應用
4.1 為單片機、計算機等擴展分時RS-232口
對于單片機或者計算機，只要有三線制的串口，無論是RS-232電平還是TTL電平，或者半雙工的RS-485口，都可以用一個DIZ4232擴展出4個RS-232口。只要用戶能夠讓單片機或者計算機向DIZ4232的上位機側發送選通地址的指令即可。
4.2 將無法設置地址的RS-232設備接入RS-485總線
每用一個DIZ4232就可以將一個RS-232設備接入到RS-485總線，最多可以用4個DIZ4232，這4個DIZ4232的上位機側的RS-485并聯（所有A接一起、所有B接一起、所有GND接一起）后接入RS-485總線。注意這4個RS-232設備每個都必須接不同編號的下位機口。比如RS-232設備A接某個DIZ4232的0#口、某個RS-232設備B接某個DIZ4232的1#口、某個RS-232設備C接某個DIZ4232的2#口，某個RS-232設備D接某個DIZ4232的3#口。這樣上位機就可以通過RS-485總線發送本產品的選地址指令來選通某個RS-232設備后進行通信，每次只選通一個RS-232設備進行通信就不會產生沖突。
五 、附錄
5.1 DIZ4232的DB-25孔端引腳分配如下：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
|
TXD |
RXD |
|
|
|
GND |
-B |
+A |
|
|
|
|
|
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
|
|
|
|
|
GND |
|
|
|
|
|
+5V |
rx |
tx |
注意：2-TXD和3-RXD是指RS-232電平（計算機），TXD方向指外部向產品內部發送。
24-rd和25-tx是指TTL電平（單片機），tx方向指從外部向產品內部發送。
5.2 DIZ4232的DB-25針端引腳分配如下：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
|
|
GND |
GND |
GND |
GND |
RXD0 |
RXD1 |
RXD2 |
RXD3 |
LED0 |
LED1 |
|
|
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
|
|
|
GND |
GND |
GND |
GND |
TXD0 |
TXD1 |
TXD2 |
TXD3 |
+5V |
LED2 |
LED3 |
注意：LED是指顯示燈信號，低電平有效。TXD方向是指從產品內部向外發送，為RS-232電平（計算機）。
