西安上太儀表專業研發、生產及銷售高品質靶式流量計，規格齊全，包括一體式靶式流量計、插入式靶式流量計、分體式靶式流量計、在線拆裝式，歡迎致電洽談。靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段.

 上太儀表電子靶式流量計是在傳統力傳感器的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、制藥、環保、食品等領域。

【靶式流量計產品原理】

SBL/RXDC系列智能電子靶式流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。

當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力（kg）
      Cd——物體阻力系數
      A ——阻流件對測量管軸向投影面積(mm2)
      ρ ——工況下介質密度（kg/m3）
      v ——介質在測量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。

STF系列智能流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。

 ◆ 管徑范圍寬：Φ10~Φ2000至更大；
 ◆ 溫度范圍廣：-196 ~ 500℃；
 ◆ 適用多種介質：氣體、液體（包括高粘度液體、原油、漿體）、蒸汽；
 ◆ 適用于低流速介質，其可測量最低流速為0.08m/s。

【靶式流量計參數】

【靶式流量計產品特點】

 ◆ 采用先進的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
 ◆ 耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；
 ◆ 無可動部件，耐臟污，一體式智能顯示，安裝簡便免維護；
 ◆ 壓力損失小，僅為標準孔板的1/2△P左右；
 ◆ 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流；
 ◆ 可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
 ◆ 整機全密封無死角，無任何泄漏點，可耐42MPa高壓；
 ◆ 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
 ◆ 具有多種安裝方式供選擇，安裝簡單，費用低；
 ◆ 具有一體化溫度、壓力補償，直接輸出質量或標方；
 ◆ 具有可選小信號切除、非線性修正、濾波時間可選擇；
 ◆ 計量準確，精度可達到0.2~1.5%；
 ◆ 重復性好，一般為0.05～0.08%，測量快速；
 ◆ 儀表內設自檢程序，故障現象一目了然；
 ◆ 多種輸出形式，能遠傳各種參數；
 ◆ 抗震動性強，一定范圍內可測脈動流。

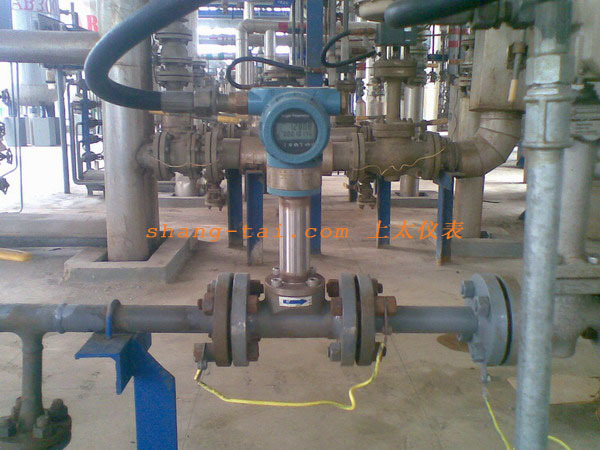

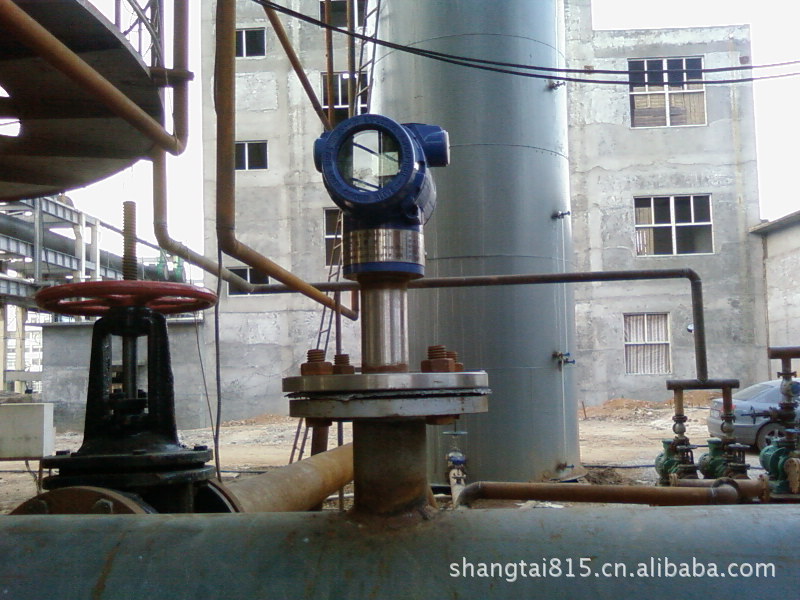

【靶式流量計安裝現場】

【靶式流量計安裝注意事項】

不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。

【生產能力】年產一萬套
【公司網站】www.shang-tai.com
【銷售熱線】029-84211211，13759878187

西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
