研華PCA-6194 LGA775 酷睿 2/奔騰®D/奔4/賽揚 D處理器 支持 IPMI/VGA/雙千兆網口(FSB 1066/800 兆)工控主板
特性
● 支持 LGA 775 英特爾® 酷睿2/ 奔4/賽揚D 走線 1066/800/533
走線處理器
● 支持雙通道 DDR II 800/667/533 內存到8GB
● 雙千兆網口經由PCI Express X1 走線
● 支持 IPMI 2.0 模塊
● 6個 SATA II 硬盤
● 支持軟件 SATA RAID 0,1,5,10
● 6個 USB 2.0接口
● 2個 COM 串口
規格
處理器系統
CPU Intel® Core™ 2 Duo Pentium® Dual-CoreCeleron® 400
Sequence Pentium® D Pentium® 4 Celeron® D 最大速度E6700
(2.66 GHz) E2180 (2 GHz) 440 (2 GHz) 960 (3.60 GHz) 670 (3.80 GHz) 356 (3.33 GHz) L2 快取4MB 1M 512KB 2MB+2MB 2MB 512KB
芯片組Intel Q965 + ICH8DO BIOS 16Mb Flash via SPI bus
走線
前端走線1066 / 800 / 533 MHz PCI 32bit/33MHz PCI
ISA HISA (ISA High Driver)
內存
規格雙通道 DDR II 800/667/533 內存 最大容量8 GB
插槽240 針 DIMM
圖形處理
芯片整合Up to 2048x1536 @ 75 Hz refresh VRAM 共享系統內存到 256兆芯片輸出15針 CRT 接口 / DVI 接口(選購品)
以太網
介面10/100/1000Base-T 控制器LAN1: Intel 82566DM (PCI-Express x1); LAN2: Intel 82573V (PCI-Express x1)接口RJ45 with LED connector x 2
IPMI - 支持整合平臺管理介面 IPMI 2.0
EIDE
模式ATA 100/66/33 通道1個支持兩個 IDE 裝置
SATAII (300MB/s) port 6個; 支持軟件RAID 0,1,5,10
I/O 介面
USB 6個 USB 2.0 的針腳 串口2個 RS-232 針腳 并口1個(EPP/ECP)
軟驅1個 PS/2 1個(含 Y接線, 支持鍵盤,鼠標)
看門狗定時器
輸出系統重啟 內置可程序化1,2,4,8,...256秒
其它
音源輸出 整合Intel® 高傳真音源模塊
電源典型
Con guration 1: Pentium-D 960 (3.60 G,130 W) + DDRII 800 4 GB
+12V +5V +3.3 V +5 VSB -12 V -5 V 13A 10A 0 A 0.7 A 0 A 0 A
Con guration 2: Core2 Duo E6700 (2.66 G, 65 W) + DDRII 800 4 GB
+12V +5V +3.3 V +5 VSB -12 V -5 V 6.6A 10A 0 A 0.7 A 0 A 0 A
環境
工作狀態溫度0-60℃（工作濕度：40℃@85% RH 非凝結）
非工作狀態 -40℃-85℃和60℃@96% RH 非凝結
外觀尺寸（W x D） 338 mm (L) x 122 mm (W) (13.3" x 4.8")
訂購信息
料號 PCA-6194G2-00A1E VGA V 千兆網口 雙
料號 PCA-6194VG-00A1E VGA V 千兆網口 單
可選配件
料號 描述
1750000332 CPU風扇, 支持到3.8GHZ(115瓦), 2U以上機箱使用
1750000334 CPU風扇, 支持到3.8GHZ(115瓦), 4U以上機箱使用
配件包
料號 描述 數量
料號 描述 數量
1700340640 FDD 線纜 x 1
1701400452 IDE 線纜 x 1
1700003194 串口硬盤線纜 x 2
1703150102 串口硬盤電源線 x 2
170304015K ATX 12V 電源轉換線纜 x 1
1701260305 打印機+串口線 x 1
1700060202 Y接線(PS/2鍵盤,鼠標) x 1
9689000068 跳線包 x 1
- 使用手冊 x 1
- 公用程序光盤 x 1
1700002314 USB線纜*4 x 1
1701092300 雙串口線纜(只在雙網口版提供) x 1
1700000821 DVI線纜(只在雙網口版提供) x 1

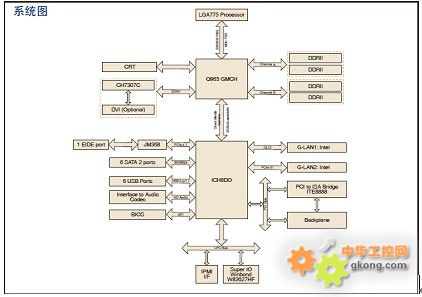

接口圖
