2路對1路RS-485智能共享器
一、用途
2路RS-485對1路RS-485智能共享器（型號：HUB2485Z）用于兩個RS-485上位機共同控制一個RS-485下位機的通信連接。HUB2485Z使RS-485總線從傳統的允許一個主機擴展到允許2個主機。HUB2485Z已經有2個上位機插座（DB-9針并且配接線端子）和1個下位機的接線端子，無需修改軟件、5V供電。
HUB2485Z適用于兩臺上位機的RS-485口同時驅動一臺下位機的RS-485口。
二、安裝及性能
HUB2485Z的外型為DB-9（針）/ DB-9（針）轉接盒大小，其中DB-9針的RS-485的引腳分配同波仕485A型號的轉換器并且配接線端子。兩個DB-9針的上位機RS-485口，如圖RS-485（1）和RS-485(2)是完全一樣的，可以互換。下位機RS-485為接線端子，位于如圖產品的上側面，與電源接線端子在一起。HUB2485Z需要外接5V電源，配套提供。
波仕HUB2485Z智能RS-485集線器能夠識別兩個上位機RS-485（1）和RS-485(2)的發送順序，避免同時發送導致的系統癱瘓。也就是說，即使兩個上位機正在同時發送，HUB2485Z會選取發送開始時間領先的上位機正確發送數據，而只有等到這一個上位機的數據發送完畢后，另外一個上位機才可以開始發送數據。HUB2485Z的具有雙向通信功能，當下位機發送時，兩個上位機同時接收到相同的數據，并不區分地址。
附錄：
|
2個上位機RS-485口
DB-9針端引腳狀態 |
1 |
2 |
3 |
|
RS-485(+A) |
RS-485(—B) |
GND(地) |
 |
|
|
|
| |
|
|
其它波士RS-232/RS-485產品
| 主要優點: |
| 世界上最小的外插PC機RS-232口的擴展器、RS-232增強器、RS-232微型數據采集器、RS-232共享器！均無須外接電源！
|
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載產品說明書（.pdf格式文件）
| 類 型 |
型號 |
視頻 |
功 能 |
特 性 |
| WiFi-串口 |
WF232L |
 |
無線WiFi/串口(RS-232/485/422)轉換器 |
IEEE802.11b/g |
| 無線-串口 |
RAD232L1 |
|
無線/串口(USB/RS-232/485/TTL)轉換器 |
USB口供電 |
| 數據采集器 |
U812BL |
|
USB微型數據采集器（8路12位A/D,帶轉I2C,SPI） |
驅動程序 |
|
|
|
無源RS-232微型數據采集器（8路12位A/D） |
驅動程序 |
| 浪涌保護 |
L232 |
|
RS-232浪涌保護器（抗1500W雷擊） |
無須外接電源 |
|
|
|
RS-485浪涌保護器（抗1500W雷擊） |
無須外接電源 |
| 串口分時擴展 |
|
|
將一個RS-232分時擴展為4個RS-232口 |
無須外接電源 |
| 4485A |
|
將一個RS-232分時擴展為4個RS-485口 |
無須外接電源 |
| 地址擴展轉換 |
|
|
帶地址RS-232/RS-485擴展轉換器（4路） |
5V供電 |
| 多串口共享 |
|
|
RS-485二對一智能共享器 |
5V供電 |
| HUB2232Z |
|
RS-232二對一智能共享器 |
無須外接電源 |
| HUB2215Z |
|
2路RS-232對1路RS-485/232共享器 |
5V供電 |
| 232多機通信 |
4232B |
|
RS-232一對四多機通信器 |
無須外接電源 |
| 全信號RS-232 多串口共享 |
HUB2232AL |
|
2個全信號RS-232設備共享一個計算機RS-232口 |
無須外接電源 |
| HUB2232BL |
|
2個計算機RS-232口共享一個全信號RS-232設備 |
無須外接電源 |
| 串口增強 |
|
|
RS-232增強器（直接延長1000米） |
5V供電 |
| TTL電平轉換 |
H232A |
|
RS-232/TTL電平轉換器 |
無須外接電源 |
| GH232 |
|
光電隔離RS-232/TTL電平轉換器 |
5V供電 |
|
|
|
RS-232/TTL/RS-485通用電平轉換器 |
5V供電 |
| 電流環 |
|
|
RS-232/電流環轉換器 |
5V供電 |
| TTY485 |
|
RS-485/電流環轉換器 |
5V供電 |
| 電 源 |
|
|

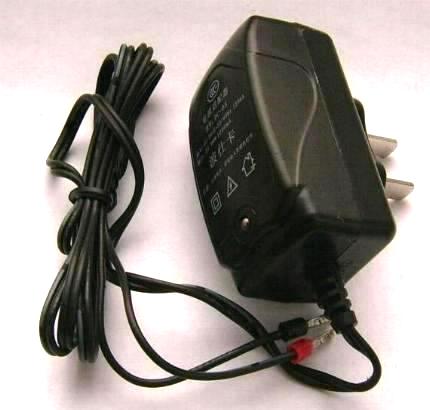

微型開關穩壓電源（220VAC輸入隔離5VDC輸出） |
配件 |
|
|
|

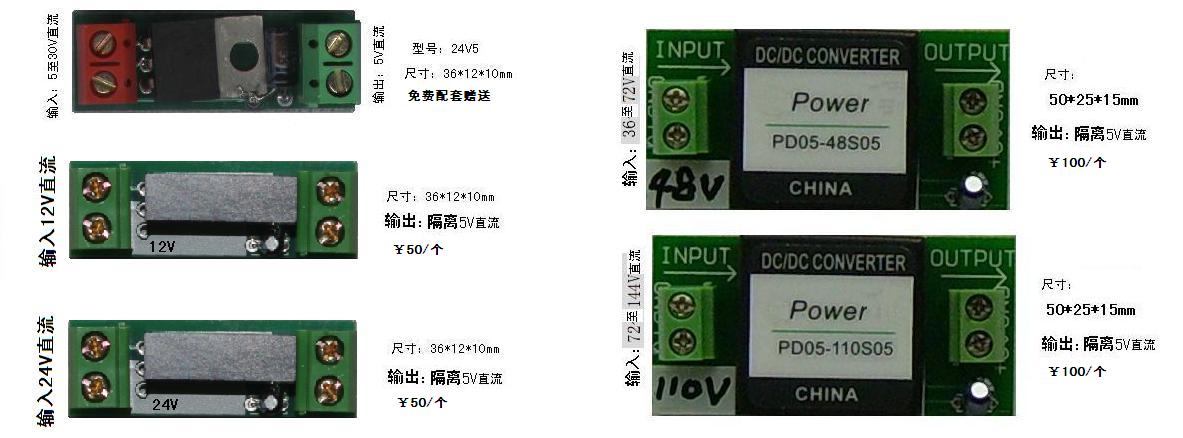

直流24V、48V、110V到 直流5V穩壓電源 |
