一、產品簡介

  廈門才茂CM8250P/CM8250EP TD-SCDMA 3G DTU是一款工業級無線數據傳輸設備，通過聯通WCDMA 3G網絡為用戶提供透明TCP無線遠距離數據傳輸或者透明UDP無線遠距離數據傳輸的功能。

    該產品采用ARM9工業級高性能嵌入式處理器，以實時操作系統為軟件支撐平臺,超大內存,內嵌自主知識產權的TCP/IP協議棧；同時提供串口RS232、RS485接口、RS422接口、TTL接口或者USB接口，設備可以直接客戶的串口/USB設備相連；設備支持雙數據中心備份，以及多數據中心同步接收數據等功能；設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的TCP/UDP透明數據傳輸功能。正對對網絡流量和產品功耗比較敏感的客戶，本產品支持語音、短信、數據觸發上線以及超時自動斷線的功能，降低流量降低產品功耗，實現低功耗功能。

該產品擁有ARM9工業級處理器和智能三級保護，它不但通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。

    該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測，交通控制等等行業。

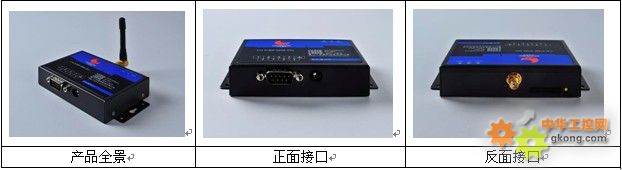

CM8250P產品接口圖：

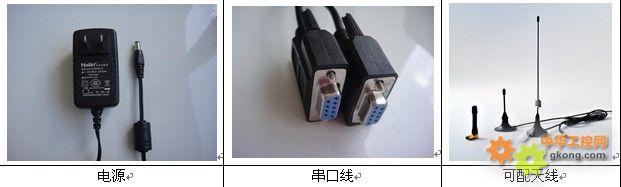

CM8250P產品配件圖片：

CM8250EP產品接口圖：

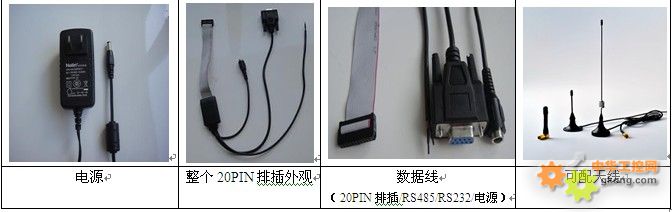

CM8250EP產品配件圖片：

二、產品特性

工業級設計

1.  工業級CPU：工業級ARM9高性能嵌入式處理，200MPS；帶 16KB Dcache，高速緩存數據，加快高速數據訪問速度；帶16KB Icache，高速指令緩存，加強了指令處理速度。

2.  工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。

3.  實時操作系統：采用LINUX2.6.28操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧；或者嵌入式UCOS操作系統。

4.  強化電路板：PCB采用遵循3H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。

5.  工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

6.  工業級電源：寬壓電源設計，電源適應范圍為DC5V~DC35V，內置電源反向保護和過壓過流保護。

穩定可靠

1.  三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠

2.  UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。

3.  串口ESD保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。

4.  金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。

5.  所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。

6.  高速處理CPU：采用高速ARM9的工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題。

7.  超大內存：FLASH64Mbits，SDRAM，256Mbits，有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失。

8.  DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS；規避了因為選擇的DNS服務器異常，導致DTU設備當機的嚴重現象。

9.  完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。

10.EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。

功能強大

1.  TCP透明數據傳輸和UDP透明數據傳輸；支持多種工作模式

2.  支持虛擬數據專用網（APN/VPDN）

3.  支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個

4.  智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線

5.  遠程喚醒：支持短信、語音、數據等喚醒方式以及超時斷開網絡連接

6.  支持固定IP通信方式；支持DDNS動態域名通信方式

7.  豐富I/O控制和告警口：支持6路告警輸入，支持6路輸出控制

8.  支持短信遠程配置，遠程控制；支持短消息告警

9.  數據包傳輸狀態報告

19.支持RSA，RC4加密算法

10.標準的AT命令界面

11.支持telnet功能

12.可以用做普通撥號MODEM

13.低功耗設計：休眠功耗<1mA，待機功耗<15mA，通信功耗<35mA

14.支持串口軟件升級

15.同時支持LINUX、UNIX和WINDOWS操作系統

簡單易用

1.  圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。

2.  中心軟件：提供C#，VC，VB，DEPHI中心端軟件，方便客戶測試。

3.  豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動），可以直接方便購買第三方軟件來上項目，實現快速穩定低成本地完成項目。

4.  豐富接口：提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口或者RJ45以太網接口，全接口支持。

5.  完善的網絡支持：提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（HSPA+網絡、LTE網絡），全網絡的產品支持。

6.  提供多種動態庫DLL：公司提供C# ，VC，VB，DEPHI中心端軟件的動態庫支持，并提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。

7.  檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。

三、技術參數

無線參數：

硬件系統：

操作系統：

接口類型：

供電情況：

物理特性：

其他參數：

四、產品應用鏈接圖

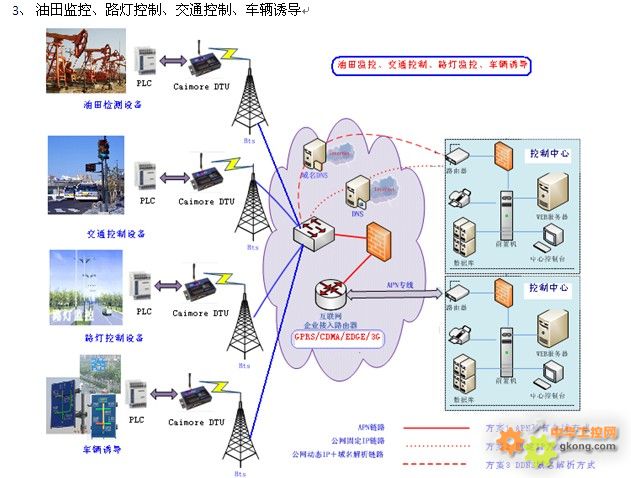

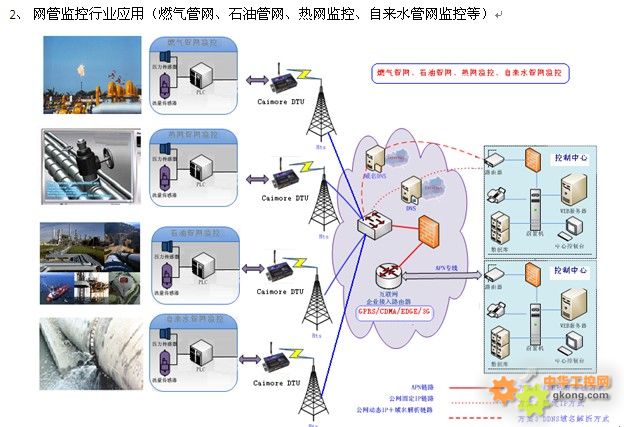

五、典型應用
