產品名稱：
|
UN 231-7PB22-0XA0
|
|
型 號：
|
UN 231-7PB22-0XA0
|
|
價 格：
|
0.00
|
|
品 牌：
|
809
|
|
|
|
UN 231-7PB22-0XA0
產品描述：
訂貨號：UN 231-7PB22-0XA0
2通道熱電阻測溫模塊，分辨率16位；
光耦隔離，性能穩定；
改變撥碼開關設置無需斷電；
|
技術規范 |
|
電源
損耗 |
從+5VDC消耗電流 |
45mA |
|
從L+消耗電流 |
20mA |
|
|
功耗 |
1.8W |
|
模擬量輸入通道 |
2 |
|
輸入類型 |
模塊參考接地熱電阻 |
|
共模抑制 |
＜120dB@120V AC |
|
線回路電阻（最大） |
20Ω |
|
模塊刷新周期 |
300 ms |
|
數據字格式 |
-32768~+32767 |
|
輸入范圍 |
熱電阻：
Pt100、Pt200、Pt500、Pt1000、Pt10000、Ni100、Ni120、Ni1000、Cu10(9.035)
電阻：
150Ω、300Ω、600Ω |
|
測量原理 |
Sigma→delta |
|
分辨率 |
15+1符號位 |
|
基本誤差 |
0.1%FS |
|
隔離（現場到邏輯） |
＞500V |
|
24V DC提供電壓范圍 |
20.4~28.8V DC |
|
訂貨號 |
UN 231-7PB22-0XA0 |
|
尺寸（長 × 寬 ×高） |
71.2×80×62 |
|
凈重 |
201g |
|

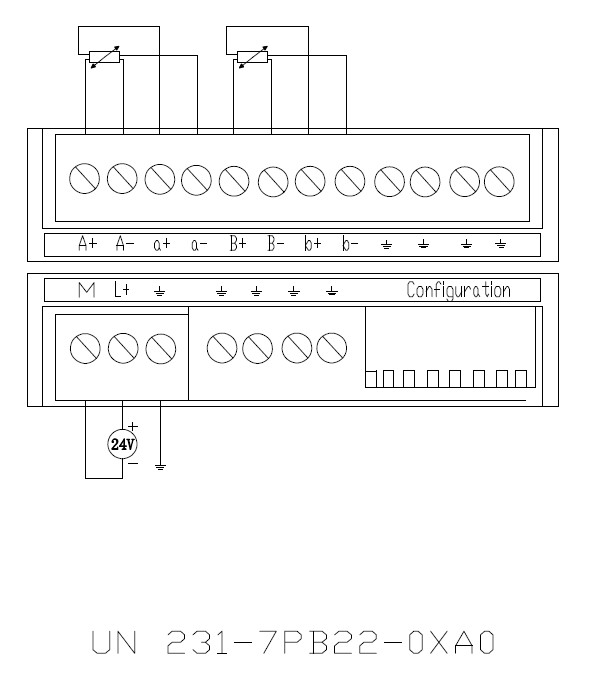

接線圖 |
|
|
|
|
|
