AGF系列導軌式智能光伏匯流采集裝置

　　AGFR系列光伏匯流采集裝置是專門應用于智能光伏匯流箱，用于監測光伏電池陣列中電池板運行狀態，光伏電池電流測量，匯流箱中防雷器狀態采集、直流斷路器狀態采集、繼電器接點輸出，帶有風速、溫度、輻照儀等傳感器接口，裝置帶有RS485接口可以把測量和采集到的數據和設備狀態上傳。

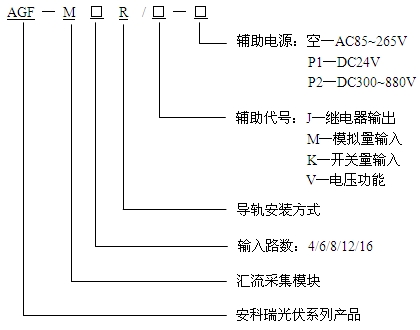

1 型號說明

2 產品特點

◆     測量元件采用霍爾傳感器，隔離測量

◆     可接受正極或負極匯流測量方式

◆     可選電壓功能，最高測量電壓DC1kV

◆     提供外部傳感器輸入接口

◆     標配單路RS485接口

◆     多種供電方式可選擇

3 產品功能

◆     光伏電池串開路報警，狀態檢測

◆     帶開關量輸入，用于采集直流斷路器、防雷器等元件的動作狀態

◆     帶繼電器輸出，可以設定為點動方式，用于驅動直流斷路器的自動分合閘

◆     提供溫度、輻照、風速等類型傳感器輸入接口

◆     可輸出DC24V電源給外部傳感器供電

◆     就地數碼管循環顯示每通道的輸入電流，并具有自動關閉節能顯示模式

◆     RS485接口，支持Modbus RTU通訊協議，通訊地址、波特率、數據方式都可自由設定

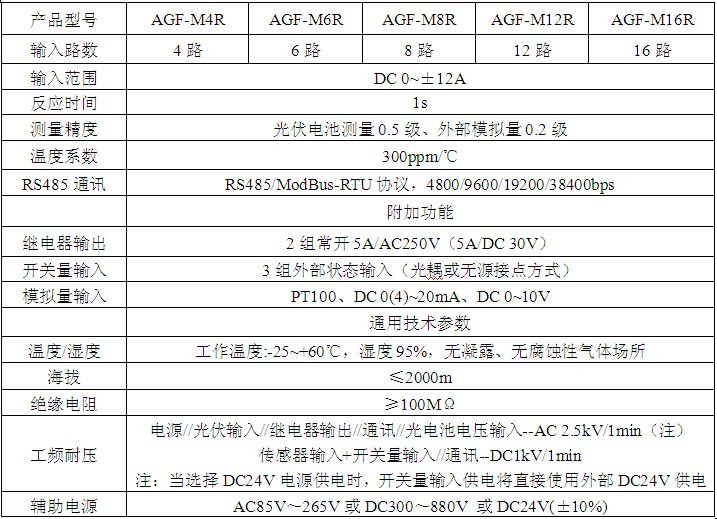

4 技術參數

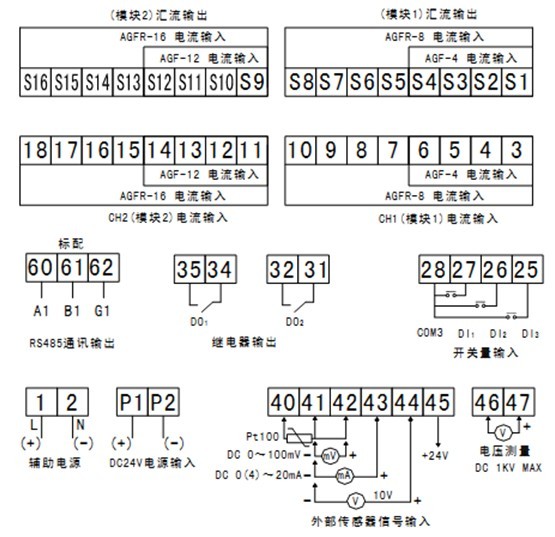

5 接線方式

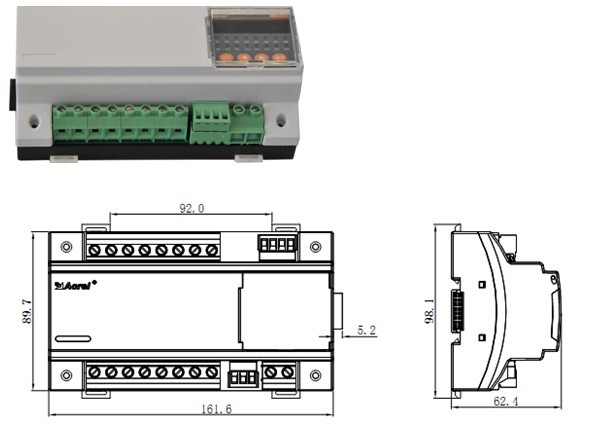

6 外形及安裝尺寸（mm）
