 1、基本部分（輸入、顯示、電源）：
·信號輸入：兩路輸入，每路均可19種常見信號兼容輸入，可任意設定選擇
19種信號為：T、R、J、WRe3-WRe5、B、S、K、E型熱電偶，PT100，Cu50，375Ω，75mV，30mV，5V，10V，1-5V，10mA，20mA，4-20mA

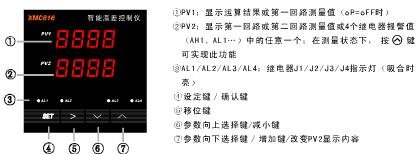

·顯示設置： 可自由設置成運算結果、兩回路測量值、報警值的顯示，顯示低限（-1999～9999）、顯示高限（-1999～9999）、小數位（0～3）可設置
注意：接好線之后，應對儀表進行設置，只有設置正確，才能正確顯示。
·零點誤差可修正，濾波系數可設置
·測量精度：非線形信號： 0.2%，線性信號：0.1%
·超限顯示：“EEEE”或“-EEE”，請檢查輸入信號是否過大、斷線、接反、故障，并檢查顯示設置是否正確。
·提供一組24VDC電源輸出（30mA）
·工作電源：開關電源85～260VAC/DC，交直流兼容，功耗≤5W
2、控制（報警）部分：
·控制（報警）功能是標準配置，每臺儀表均有四組繼電器輸出，每組繼電器只有一個常開觸點
·每組繼電器都可單獨設置，可以對應為運算結果或某一回路，可以設置成高動作，也設置為低動作
·每組繼電器只需要設置兩個參數，即吸合值和釋放值
解釋：吸合值即繼電器動作值，釋放值即繼電器返回值。吸合值＞釋放值時，呈現為高報警；吸合值＜釋放值時，呈現為低報警；吸合值＝釋放值時，呈現為不報警；吸合值和釋放值的差值構成動作回差，即不動作帶。
·繼電器觸點容量：AC220V/3A
3、變送輸出部分：

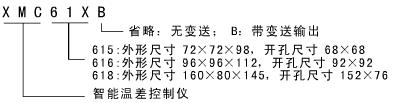

·變送輸出非標準配置，需要此功能，訂貨時一定要明確指出，即帶后綴“B”
·兩種變送輸出信號可設置選擇：4-20mA/0-20mA
注意：如果需要電壓信號變送輸出，只需要在變送輸出端串接適當的電阻，比如0-10V輸出接500Ω，0-5V接250Ω
·變送下限和變送上限可設置（-1999～9999）
解釋：變送下限和變送上限設置意思是說你要把哪一部分變送出去，怎么變送出去，比如變送輸出設為4-20mA，變送下限設為200.0，變送上限設為800.00，那么顯示200.00時應該輸出4mA，顯示800.0應該輸出20mA，中間自動呈線性變送，這里的上限和下限并非絕對的，下限值也可大于上限值，這時就呈負斜率變送輸出。
·變送輸出精度：0.8%滿刻度3字，12位D/A轉換器
·變送輸出負載能力≥500Ω
4、環境要求：
·工作環境溫度：0-50℃
·工作相對濕度： 20-85%RH
·庫存溫度： -10～70℃
|
