波仕RS-485/RS-422轉換中繼器
一 用途
波仕RS-485/RS-422中繼器用于延長RS-485/RS-422的傳輸距離，還可以用于增加RS-485/422信號的驅動能力（帶負載能力）。Y485TC為全雙工半雙工通用，具有零延時智能收發轉換功能，無需控制信號。Y485TC可以實現RS-485中繼器（半雙工）、RS-422中繼器（全雙工）以及RS-485（半雙工）與RS-422（全雙工）之間的相互轉換。
二 安裝及性能
在RS-485/422通信線上串接一個中繼器，則可延長1.2Km（9600bps時）。在RS-485/422通信線上串接一個中繼器能夠使RS-485/422的帶負載能力增加一倍。Y485TC支持最高通信速率為115.2Kbps。同時具有吸收1000W浪涌電流的抗雷擊保護功能。由于獨有內部零延時智能收發轉換技術，所以確保適合所有全雙工、半雙工通信軟件。
三 外形圖

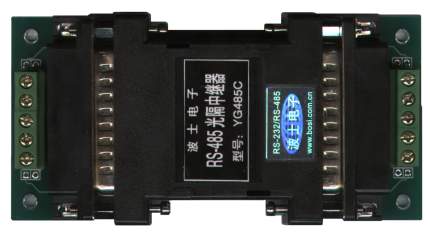

Y485TC的外形為DB-25/DB-25轉接盒大小，如圖。
Y485TC可以用作：RS-485中繼器（半雙工）、RS-422中繼器（全雙工）、RS-485/RS-422相互轉換器。
四、 引腳分配
Y485TC作為半雙工轉換器時的DB-25端引腳狀態如下：
|
1-2斷開 |
2-3短接 |
4-5短接* |
6-7短接* |
16（電源） |
22**（電源） |
|
跳線設置 |
RS-485(+A) |
RS-485(—B) |
+5V(正端) |
0V(負端) |
* 4腳與5腳之間短接之后共同作為RS-485的正A（+A）端。
* 6腳與7腳之間短接之后共同作為RS-485的負B（—B）端。
* *22腳同時還是RS-485信號的參考地線,但是千萬不要與RS-485的信號線短接!
Y485TC作為全雙工轉換器時的DB-25端引腳狀態如下：
|
1-2短接 |
2-3斷開 |
5 (RS-422) |
6 (RS-422) |
8 *(RS-422) |
9* (RS-422) |
16(電源) |
22**(電源) |
|
跳線設置 |
發(+A) |
發(—B) |
收(+) |
收(—) |
+5V(正端) |
0V(負端) |
** 22腳同時還是RS-422信號的參考地線,但是千萬不要與RS-422的信號線短接!
注意：Y485TC只需在其中一端DB-25的16腳與22腳之間接電源（見端子標志）。
Y485TC的兩端一般不分方向，均為接線端子。注意：Y485TC只需要在其中任意一端加電源即可（見端子標志）。Y485TC對外接的+5V電源沒有嚴格要求(電壓4.5~5.5V，功耗電流<100mA)。建議選用波仕電子的微型開關穩壓電源(輸入交流220V，輸出隔離直流5V 100mA，僅重35克，插頭大小)，也可用電池供電。在某些個別情況下，可能需要將Y485TC兩端的方向交換即可。
Y485TC獨有波仕零延時自動收發轉換技術，所以可以用簡單方法直接進行檢測：首先在一端加電源，設置成為半雙工狀態，然后在其中一端的+A與—B之間加一節電池（0.6 到5V均可），當+A接電池正極、—B接電池負極時則Y485TC的另外一端的+A與—B之間為正電壓，反之，當+A接電池負極、—B接電池正極時則Y485TC的另外一端的+A與—B之間為負電壓。
RS-485中繼器、RS-232/485超遠程驅動器
零延時RS-485中繼器為波士電子發明，是世界上體積最小的RS-485中繼器!
波士中繼器擁有專利:ZL02378840，仿冒必究！
波士獨有CAN232G、CAN485G光隔超遠程驅動器只需要二根線即可將RS-232或RS-485延長5000米！ 省去了用中繼器需要在野外供電的麻煩！
