1 　概述
　　BA系列產品主要用于工廠自動化領域。產品采用高精度、低功能耗微型測量互感器及先進電子電路，采集電網中交流電流信號，經隔離變送輸出線性直流模擬信號。
　　產品符合GB/T13850-1998、GB1208-1997。

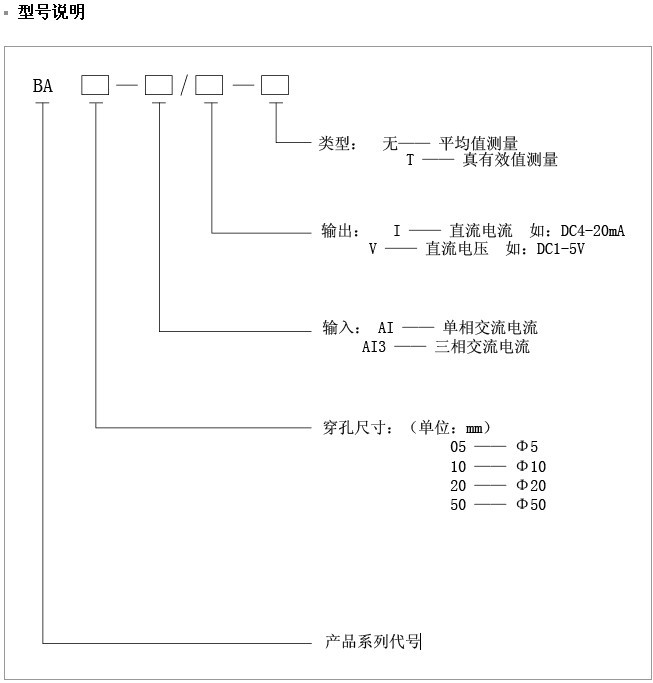

2 　型號說明
　　

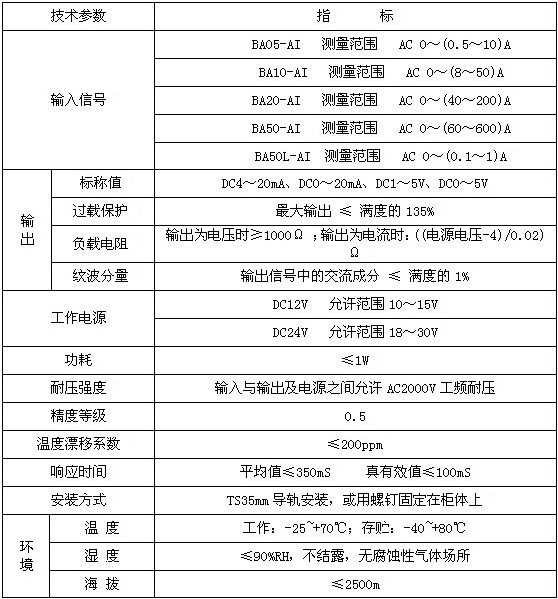

3 　技術指標
　　

4 　產品規(guī)格

BA05 電流傳感器		BA10 電流傳感器		BA20 電流傳感器		BA50 電流傳感器

5 　接線示例
　　如圖一所示：穿心輸出lac,
　　電流輸出型（OUT：ldc）傳感器的輸出為共地電流源；
　　電壓輸出型（OUT：Vdc）傳感器的輸出為共地電壓源
　　圖中RL是用戶負載，輸出為電流時，負載≤400Ω；輸出為電壓時，負載為≥lkΩ

6 　訂貨范例
　　型        號：BA05-AI/1
　　輔助電源：DC12V
　　輸        入：AC5A
　　輸        出：DC4-20mA
　　精        度：0.5
　　可簡寫成：BA05-AI/1 DC12V AC5A/DC4~20mA-0.5
