威盛 Envy VT1730 是8通道、32-bit/384KHz 音效控制器，其設計目標是在高保真 USB 和 MIDI 系統應用中實現影院級音效的錄制及回放。無論是利用 USB 2.0（480Mb/s）的高速傳輸容量同時支持來自吉他、貝斯、鍵盤和麥克風的音頻流，還是用家庭影院系統播放逼真的聲音，威盛 Vinyl Envy VT1730 都能提供出色的聲音效果和極大的靈活性。

高集成的單芯片 USB 音頻解決方案，嵌入各種關鍵模塊，包括標準 8032 MCU 核心、USB 收發器、5個 I²C 主控、1 個從屬控制器、1 個 I²S 控制器、1 個串行閃存控制器、4 個 SPI 端口、內振蕩器鎖相環路（PLL）和 1 個 3.3 V~2.0V 控制器。

威盛 VT1731 還支持 32-bit 采樣精度及 384KHz 采樣率的多通道PCM數字音頻格式，將音頻數位流擴展至5個輸入數據流和 6 個輸出數據流。此外，該控制器能夠通過 I²S 或 MSB 數字音頻接口同時連接 8 個輸入數據流和8 個輸出數據流。1 個 S/PDIF 接口配有 2 個立體聲輸出端口和 1 個立體聲輸入端口，最高可支持 24-bit 采樣精度和 192KHz 采樣率。

產品特色

• USB 接口
  • 符合USB 2.0高速（480 Mbps）設備標準
  • 符合USB 2.0 全速（12 Mbps）設備標準
  • 符合USB 2.0 高速集成物理層標準
  • 符合USB音頻v1.0/ v2.0 版本設備標準
  • 符合USB 設備固件升級v1.1 版本規范

• 高采樣精度、多通道的PCM音頻數位流
  •  32-bit采樣精度，84kHz 采樣率
  • 5 個輸入數據流和6個輸出數據流
• I²S 音頻接口
  • 8 個 I²S 輸入
  • 8 個 I²S 輸出
    • Mono/ 2-Ch
    • 16/20/24-bit/32-bit
    • 32 / 44.1 / 48 / 88.2 / 96 / 176.4 / 192 / 384 kHz
• S/PDIF 接口
  • 2 個立體聲 SPDIF 輸出
  • 1 個立體聲 SPDIF 輸入
    • Mono / 2-Ch
    • 16 / 20 / 24-bit
    • SPIDIF 輸入: 32 / 44.1 / 48 / 88.2 / 96 kHz
    • SPIDIF  輸出: 44.1 / 48 / 88.2 / 96 / 192 kHz
• 藍光 Disc™ 音頻內容保護
  • 32-bit/192kHz 音頻輸出，提供影院級音頻體驗
• MIDI 接口
  • 3 個 MIDI 輸入接口
  • 3 個 MIDI 輸出接口
  • 所有 MIDI 端口都用作 UART

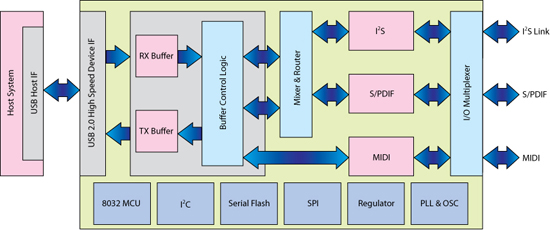

結構圖
