USB232GH8型

在局域網內實現串口的即時通信和透明傳輸！ZL201120133429

串口即時通信USB/串口轉換器




                                                        0-115.2Kbps

USB                                                   高速光電隔離
 （B口）
RS-232/485/422





好靈通串口即時通信軟件是一種在局域網甚至互聯網內實現串口即時通信的軟件。haolingtongV11是局域網版本。只要2臺或者多臺計算機位于一個局域網內，那么借助于好靈通軟件可以實現這些計算機的串口之間的即時通信，也可以實現透明傳輸和多機通信。好靈通V11同時是一款功能齊全的局域網聊天工具。

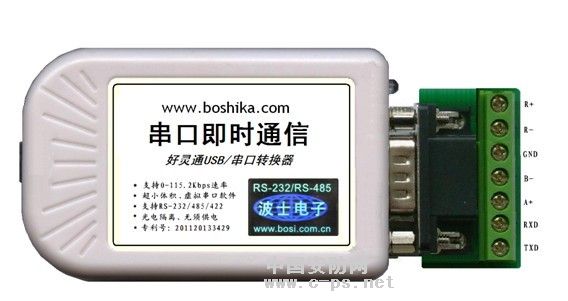

波仕USB232GH8是一款專門為好靈通串口即時通信軟件v11配套的USB/串口轉換器。實現高速光電隔離、支持串口最高速率達115.2Kbps，秉承波仕轉換器的一貫特色，具有超小型的外形(80*23*47mm)、RS-232、RS-485、RS-422通用，可以虛擬成為本地COM串口(COM1-COM256)、無須修改已有的串口通信軟件。同時波仕配套提供好靈通串口即時通信程序。專利：基于即時通信軟件的串口控制器ZL201120133429.專利產品,侵權必究!


USB232GH8

高速光電隔離USBßàRS-232/485/422轉換器

實現串口即時通信

無須供電



 1、硬件和驅動程序安裝

將USB232GH8型USB/串口轉換器通過配套的USB延長線（同USB打印線）外插到計算機的USB口。在串口插座旁邊有一個小LED（發光二極管），當USB232GH8產品接通后LED會一直亮著。在串口插座旁邊還有一個電源插座，是用于對外提供隔離5V電源的。產品無須供電。
波仕USB232GH8產品的RS-232/485/422串口端是一個DB-9針座，具有RS-232、RS-485、RS-422全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422時，T+、T—是指從USB232GH8向外發送。注意RS-485和RS-422通信時建議要接地線（5腳）。RS-485/422無須跳線選擇。RS-485/422信號的參考地線與RS-232的GND是一樣的。

DB-9針端的引腳分配如下(配有接線端子)：

	1	2	3	4	5	6	7	8	9
RS-232		RXD	TXD		GND
RS-485	A				GND				B
RS-422	T+				GND	R+		R—	T—


USB232GH8實現了USB與串口（RS-232/485/422）之間的2500V光電隔離。USB232GH8的RS-232/485/422的最高通信速率為115.2Kbps。波仕USB232GH8內置有600W抗雷擊浪涌保護器。





USB232GH8配套有一根1米長的USB延長電纜和驅動軟件（一張光盤）。驅動程序支持 Windows XP/ vista /me/CE、LINUX、iMAC等，注意與波仕USB232的驅動軟件不同。
按照以下步驟安裝USB232GH8轉換器驅動軟件：將USB232GH8的USB電纜插到計算機的USB口、計算機會自動檢測到USB232GH8并且顯示“發現新硬件”，將USB232GH8的配套光盤插入計算機的光驅，按“自動查找”計算機會自動找到驅動程序，最后按“完成”結束。用戶可以查看“控制面板”的“系統\設備管理器\端口”，就會發現自動分配給USB232GH8一個新的COM口號碼。記住這個COM口號碼。用戶可以查看“控制面板”的“系統\設備管理器\端口”，就會發現自動分配給USB232GH8一個新的COM口號碼。記住這個COM口號碼。如果要更改COM口號碼，在Windows XP下，桌面à我的電腦\屬性à硬件à設備管理器à端口à通信端口（找到USB232GH8的）\屬性à端口設置à高級àCOM端口號，用戶就可以更改COM口號碼了。可以強行改為已經被占用的COM口的號碼。
2、好靈通串口即時通信軟件v11
  ----好靈通是一種能夠實現串口硬件控制的即時通信軟件，不僅僅能夠即時交換信息，而且還能夠對遠端的串口設備進行控制。是世界上唯一具有串口硬件控制功能的即時通信產品。
----局域網版的好靈通v11可以在同一局域網段內部實現即時通信和串口控制，可以是在有線的以太網，也可以是在無線WIFI以太網內等。是一款很實用的局域網通信及串口控制工具，可以發送文字、文件、對話等、還可以設置串口COM號、波特率等。
——可以實現有線或無線局域網內串口的透明傳輸。——甚至不同波特率和格式也可以。
——完全可以作為局域網聊天工具！——可以聊天、傳送文件、存儲記錄、群聊（廣播）。
——無需任何設置，比以太網/串口轉換器使用要方便許多。——會QQ聊天就會使用好靈通。
   先裝好USB232GH8。 按“開始”\“設置”\“控制面板”，點擊“系統”，查看“系統屬性”\“硬件”\“設備管理器”，展開“端口”，找到好靈通串口，可以看到COM口號，也可以繼續看這個串口的“屬性”\“設置”\“高級”，進一步修改COM口號碼。

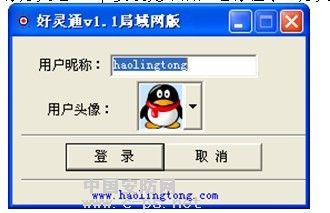

運行好靈通setup安裝完畢后，運行程序：好靈通v11.exe，先進入如下登錄界面：

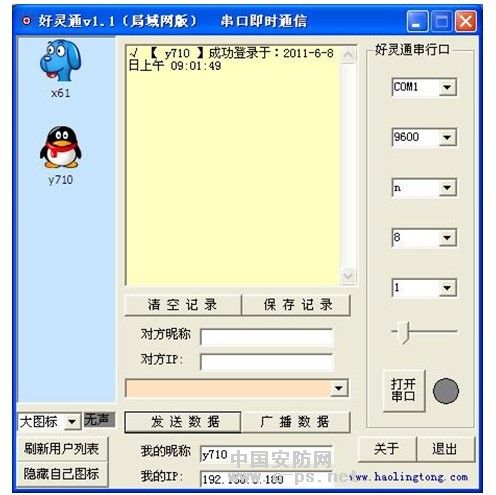

  鍵入你自己取的昵稱，選擇頭像，按“登錄”進入工作界面。






“好靈通串行口”部分的COM口號就是本計算機插的USB232GH8的COM口號。
單擊頭像為聊天、雙擊為傳輸文件。“廣播數據”時聊天數據會發送到自己（抬頭包括昵稱:）,但是廣播數據時串口數據（無抬頭）不發送給自己，以符合RS-232/RS-485多機通信規則。
顯然好靈通串口即時通信必須至少有2個用戶，當然也支持多個用戶。
有幾個按鍵的使用功能，只要將鼠標放在上面幾秒鐘，就會提示功能。比如：1、改變好靈通串行口的COM號時，如果串口處于打開狀態則要先關閉串口。2、好靈通串行口的進度條表示RThreshold值，就是觸發串口中斷響應的數據的長度，默認為5。3、對方IP的文字框，如果為空白則表示廣播狀態。注意在廣播狀態下，就是多機通信狀態下，本機的發送數據會顯示在本機的聊天接收框內，但是不會發送到本機的好靈通串口，以符合RS-232/485多機通信協議。4、單擊頭像為發送數據，雙擊頭像為傳輸文件。5、“無聲”—“有聲”按鈕，默認無聲，建議串口通信時選無聲以提高通信實時性。6、“刷新用戶列表”有時在無線WIFI局域網可能要多刷新幾次。7、“隱藏自己圖標”功能僅僅是不顯示自己的頭像，正在通信的對方仍然會顯示這個頭像，通信功能也仍然存在，主要是便于用戶區別自己和別人。

3、典型應用
3.1   本地計算機控制遠程計算機的串口
    此時本地計算機可以不用打開好靈通串口，遠程計算機一定要打開USB232GH8串口連接。本地計算機將發送框內的數據即時發送到遠程的計算機接的USB232GH8的串口。同時遠程計算機串口收到的數據將即時發送到本地計算機并且顯示在接收框內。


3.2   外接串口之間的透明傳輸









     只要PC1與PC2之間是通過好靈通軟件連接的，那么它們所接的USB232GH8之間是完全透明的。顯然兩臺計算機的即時通信軟件即使各自設置成為不同速率等也是可以通信的，也就是說還可以實現不同速率之間的串口透明傳輸。這是一般的串口遠程通信無法實現的功能。

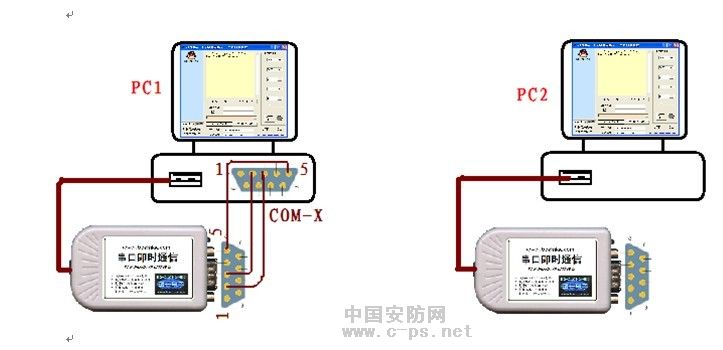

3.3   本地計算機與遠程計算機之間的串口透明傳輸
此時本地計算機PC1必須接USB232GH8，并且打開好靈通串口，而且本地計算機PC1還必須有另外一個自己的串口COM-X。此時遠程計算機必須接USB232GH8，并且打開好靈通串口。










注意要將本地計算機自己的串口COM-X與本地計算機接的USB232GH8的串口要連接起來。如果是使用RS-485，則A接A，B接B、GND接GND。如果是使用RS-232口，注意RXD-TXD收發線交叉，GND-GND地接地。注意本產品只支持只有RXD、TXD、GND的3線RS-232通信，不支持有握手信號的RS-232通信。本產品支持多級通信，選擇“廣播數據”即可。如果界面上的“對方IP：”為空白，就表明處于廣播狀態，就是多機通信狀態。在廣播狀態下，計算機發送的數據不會發給自己，雖然在聊天框內會顯示。以符合RS-232/RS-485多機通信規則。
      這樣本地計算機從自己的串口COM-X發送的數據立即被本地的USB232GH8的好靈通串口接收，并且通過即時通信軟件即時發送到遠程計算機PC2，遠程計算機PC2又立刻將此數據發送到遠程計算機接的USB232GH8。反過來，遠程計算機的USB232GH8接收到的數據會通過即時通信軟件發送到本地計算機，而且立刻從本地計算機接的USB232GH8發送給本地計算機的串口。這樣就實現了PC1的COM-X與PC2的USB232GH8之間的串口透明傳輸。顯然兩臺計算機的即時通信軟件即使各自設置成為不同速率等也是可以通信的，這是一般的串口遠程通信無法實現的功能。
