一、用途
波仕電子創造了世界上超小的雙纖串口/光纖轉換器、同時也是世界上唯一的同時支持單模和多模光纖傳輸?shù)碾p纖串口/光纖轉換器。波仕電子的OPT485L可以將RS-232、RS-485、RS-422串口信號轉換到到2根光纖進行雙向傳輸。OPT485L不僅顛覆了傳統雙纖串口/光纖轉換器的尺寸和外形，屏棄了傳統的大方鐵盒的外形，而且創造了在單模和多模光纖中都可以傳輸?shù)募夹g(shù)。 波仕電子的OPT485L是最新一代串口光纖通信產品，直接從串口轉換出一對光纖進行雙向遠程傳輸。OPT485L具有超小型的外形(74*23*47mm)、實現串口的單光纖傳輸、無須修改已有的軟件、無須驅動程序。由于采用光纖作為通信傳輸介質，具有隔離高電壓、防電磁干擾、傳輸距離遠等優點。 本產品受以下中國專利保護：200730098650、200630307752，侵權必究！
二、硬件安裝
OPT485L雙纖串口/光纖轉換器可以通過接線端子板或者電纜線接到RS-485、RS-422或RS-232。去掉接線端子板后產品的DB-9針座與計算機的DB-9針座的RS-232口的RXD、TXD、GND引腳分配是一樣的。OPT485L默認使用SC光纖接頭，可選光纖跳線轉換為FC、ST頭。OPT485L有1對光纖頭，用2根光纖進行收發，必須兩個OPT485L成對使用（光纖的收-發交叉）。 波仕雙纖串口/光纖轉換器使用時用一對單模或者多模光纖接雙方的光纖頭。注意保持光纖轉換器的光纖座、光纖頭的清潔，如果不連接時請用相配套的橡皮塞子蓋住。 OPT485L的供電為5V直流，請使用產品配套帶的電源。供電電壓為直流5V±0.5V，產品功耗小于2W。電源插座的旁邊帶LED電源指示燈，當外插電源時燈會一直亮著。
| OPT485L |
雙纖/串口光纖轉換器 |
單模多模通用 |
雙纖、超小專利外形 |
波仕電子配套提供各種長度光纖以及ST、FC、SC接頭。 波仕OPT485L的RS-232/485/422串口端是一個DB-9針座，具有RS-232、RS-485、RS-422全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422時，T+、T—是指從OPT485L向外發送。注意RS-485和RS-422通信時建議要接地線（5腳）。RS-485/422無須跳線選擇。RS-485/422信號的參考地線與RS-232的GND是一樣的。 DB-9針端的引腳分配如下（帶接線端子）：
| |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| RS-232 |
|
RXD |
TXD |
|
GND |
|
|
|
|
| RS-485 |
A |
|
|
|
GND |
|
|
|
B |
| RS-422 |
T+ |
|
|
|
GND |
R+ |
|
R— |
T— |
三、性能特點 OPT485L的光纖頭（SC頭）為單模/多模自動適應，這是波仕電子獨有的技術。
| 光纖接口 |
SC（可轉ST、FC） |
|
電氣 接口 |
串口（DB-9針座） |
| 傳輸介質 |
單模光纖或多模光纖 |
標準5V電源插座 |
| 適用光纖 |
9/125、50/125、62.5/125 um等 |
尺寸及重量 |
74*23*47mm 、80克 |
| 通信 方式 |
全雙工半雙工自適應 |
光纖傳輸 距離 |
40Km（單模光纖） |
| RS-232、RS-485、RS-422 |
2Km（多模光纖） |
| 光波長 |
發 1310 nm |
工作溫度 |
—10~+50℃ |
| 收1310nm |
存儲溫度 |
—40~+70℃ |
* OPT485L的光纖傳輸距離最遠還可以達到80Km，但需要定做。
四、典型應用
典型應用1：在圖2中，串口設備A與串口設備B都配有RS-232、RS-485或者RS-422接口，通過兩臺OPT485L光纖轉換器、可實現設備A與設備B之間的遠程光纖通信。
圖2 雙纖雙向通信

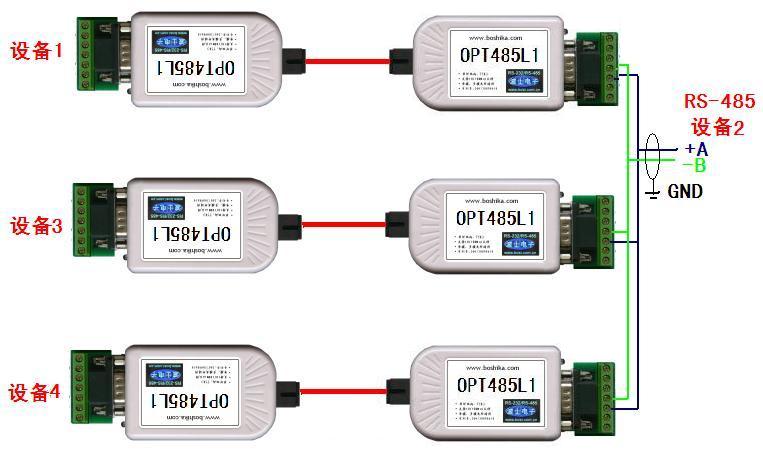

典型應用2：圖3為多臺串口設備通過多對OPT485L進行光纖組網通信的典型應用。最遠兩端的串口設備為RS-232、RS-485或RS-422，中間的設備為RS-485口。將中間的兩個OPT485L的A-A相連、B-B相連、GND-GND相連，再一起接到設備2的RS-485口上。這樣實現了多臺串口設備的組網通信，多機通信方法同RS-485電纜線組網。
圖3 雙纖多機通信
