前有越來越多的應用2D的圖像無法解決，那么3D的應用也越來越重要。
過去的幾年內基于激光的三角測量法變得越來越成熟，尤其是半導體激光器的效率及可靠性提高以后，此項技術更是得到廣泛的提升。
大多數的3D系統是由獨立的相機和激光源組成，對于使用者來說這就意味著增加了系統構建的復雜性。另外還要求使用者掌握系統的校準方法，以便系統在有變動時校準。
3D-Eye 開辟了一個新的應用領域，3D-Eye把圖像采集系統，激光源及用來3D模型構建的軟件系統全部封裝在大約 110 x 80 x 40毫米尺寸的一個設備里，使用便捷。

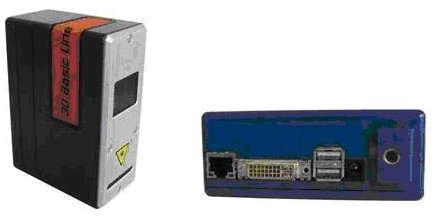

3D-Eye前部視圖 3D-Eye背部視圖（VGA接口，網口，USB接口）
該系統包含一個3D智能相機和校正系統，通過簡單的拖拽就可以完成軟件的編輯，就像EVT程序一樣，軟件具有3D檢測及引導機器人功能。
3D-Eye智能相機支持3分辨率等級及更高分辨率。掃描范圍也可以隨時設定。只要把系統安裝在待檢物的上方選擇合適的命令參數就可以完成檢測任務。
以下是可以使用的功能:
- 2D-測量
- 3D-測量
- 3D-球體，圓柱體及區域的輪廓匹配
- 測量公差
- OCR/OCV
- DMC
- 條碼
3D-Eye 智能相機應用案例
BGA 檢測
需要檢測BGA插槽及BGA球，檢測內容是所有的BGA球的缺失及尺寸是否合格，3D-Eye一次掃描就可以完成上述檢測。

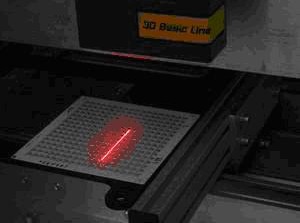

3D-Eye 檢測中
3D-Eye系統使用高精密激光從而保證可以檢測很小的3D物體。
