產品名稱：
|
外螺紋柱式拉壓力傳感器
|
|
型 號：
|
外螺紋柱式
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
-
產品名稱：外螺紋柱式拉壓力傳感器
- 產品簡介：柱式結構梁,抗偏載、長期穩定性好
|
用途與特點：
全部外螺紋連接，方便安裝。 用于電子衡器、起吊裝備及各類力值的測量與控制。 |
|
額定載荷 |
10～200t |
|
綜合精度 |
0.05（線性+滯后+重復性） |
|
靈敏度 |
1.5～2.0 mV/V |
|
蠕變 |
±0.05 ％F·S/30min |
|
零點輸出 |
±1 ％F·S |
|
零點溫度影響 |
±0.05 ％F·S/10℃ |
|
輸出溫度影響 |
±0.05 ％F·S/10℃ |
|
工作溫度 |
-20℃～+65℃ |
|
輸入阻抗 |
380±10 Ω 或 750±15 Ω |
|
輸出阻抗 |
350±3 Ω 或 700±5 Ω |
|
絕緣電阻 |
〉5000 MΩ |
|
安全過載 |
150％ F·S |
|
供橋電壓 |
建議10VDC |
|
材質 |
合金鋼 |
|
接線方式 |
輸入（+）：紅線 輸入（-）：黑線 |
|
|
輸出（+）：綠線 輸出（-）：白線 |
|

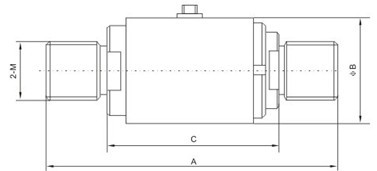

尺寸/mm 量程/t |
A |
φB |
C |
M |
|
10-20 |
214 |
86 |
124 |
M42x4.5 |
|
30-50 |
276 |
106 |
156 |
M56x5.5 |
|
70-100 |
380 |
148 |
180 |
M100x6 |
|
150-200 |
500 |
180 |
200 |
M150x10 |
|
|
|
|
