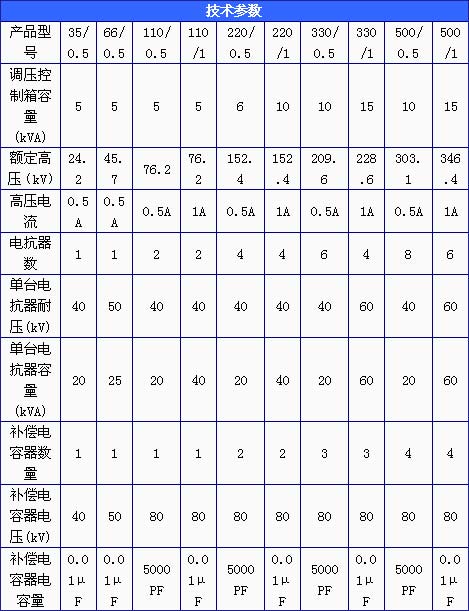

固定電抗器型CVT校驗用串聯諧振升壓裝置配置及應用



應用說明：
（以110/0.5為例說明，其余類推）
    110kV CVT主電容量有0.02μF、0.015μF、0.01μF、0.005μF，也有極少數0.04μF和0.007μF的，大約占了110kV CVT總安裝數的95%。40kV0.5A254H固定電抗器兩臺串聯剛好與0.02μF的電容諧振。所以，在兩臺40kV05A254H固定電抗器串聯的條件下，只要能夠使得被試電容量為0.02μF就能達到諧振。根據不同電容量的CVT，可以采取下列方式進行：
1、110kV0.02μF CVT單個CVT串聯諧振
2、110 kV0.015μF CVT將80kV 5000PF交流電容器并聯在被校CVT上
3、110 kV 0.01μF CVT將兩組CVT并聯
4、110 kV0.005μF CVT將三組CVT并聯，然后在并聯上80kV 5000PF交流電容器
5、110 kV 0.007μF CVT 將三組CVT并聯
