OPT232EX---2280                有源    89mm*33mm*17mm

OPT485EX---2580               有源





     波仕電子的OPT232EX[S]、OPT485EX[S]系列RS-232/485/光纖中繼轉換器用于：1、實現RS-232/485光纖通信的中繼，也就是延長串口光纖通信距離  2、實現串行光纖多機通信，就是將多個RS-232或者RS-485接口接入同一個串口光纖通信網 3、實現一路RS-232或RS-485同時到兩路光纖的轉換。波仕OPT232EX[S]、OPT485EX[S]系列是世界上最小的RS-232/485/光纖中繼轉換器。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。

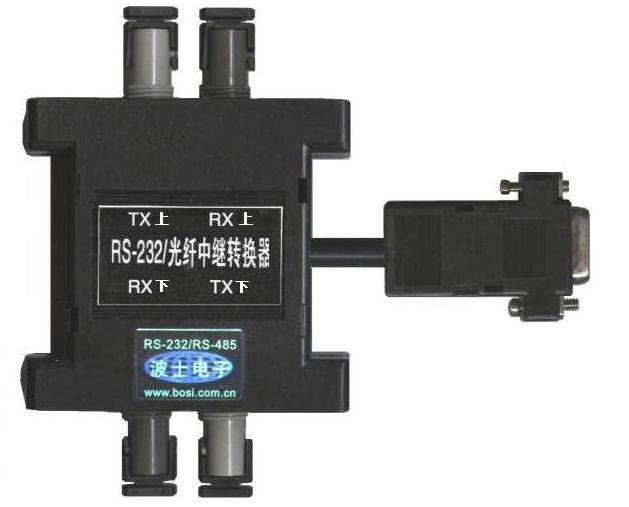

 波仕OPT232EX[S]、OPT485EX[S]光纖中繼轉換器的外形為DB-25/DB-25轉接盒大小，使用一對多模ST光纖接頭（OPT485EX、OPT232EX）或者一對單模ST光纖接頭（OPT485EXS、OPT232EXS），中間有一根電纜連接一個RS-232口的DB-9針座和5V電源引腳。OPT232EX[S]的RS-232口可以配接波仕電子的RS-232/RS-485轉換器構成OPT485EX[S]。OPT232EX[S]需要外接直流5V電源（<50mA）。

OPT232EX[S]光纖中繼轉換器的光纖接收器（RX）和光纖發送器（TX）見產品標簽。使用時發送器ST頭通過光纖接對方的接收器ST頭。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時請一定將ST座和ST頭用相配套的橡皮塞子蓋住。均可選SC、FC型的光纖接頭。波仕電子可以另外配套提供各種光纖。

    波仕電子的OPT232EX[S]光纖中繼轉換器最高速率115.2Kbps。均無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件!



 RS-232/RS-485/RS-422/CAN/光纖轉換器


無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！

主要優點:

1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電    2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器 3.OPT485、OPT485S為RS-232/RS-485/RS-422通用     4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器

用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）

                  RS-232/RS-485/RS-422口通用轉光纖

OPT485L1	單纖RS-232/485/422/光纖轉換器	單模多模通用	單纖雙向、SC頭	5V供電
OPT485L	雙纖RS-232/485/422/光纖轉換器	單模多模通用	雙纖雙向、SC頭	5V供電
OPT485V9	微型RS-232/485/422/光纖轉換器	多模	DB-9/DB-9外形	5V供電
OPT485	RS-232/485/422/光纖轉換器	多模	DB-25/DB-25外形	5V供電
OPT485S9	微型RS-232/485/422/光纖轉換器	單模	DB-9/DB-25外形	5V供電
OPT485S	RS-232/485/422/光纖轉換器	單模	DB-25/DB-25外形	5V供電

                  無源RS-232轉光纖

OPT232-9	微型無源RS-232/光纖轉換器	多模	DB-9/DB-9外形	無須供電
OPT232S-9	微型無源RS-232/光纖轉換器	單模	DB-9/DB-25外形	無須供電
OPT232V9	無源有源通用RS-232/光纖轉換器	多模	兼容OPT232-9	無源/5V供電

                  RS-232/RS-485/RS-422/光纖中繼轉換

OPT35EX	RS-232/485/422/光纖中繼轉換器	多模	適合總線形光纖組網	5V供電
OPT35EXS	RS-232/485/422/光纖中繼轉換器	單模	適合總線形光纖組網	5V供電
OPT485EX	RS-232/485/422/光纖中繼轉換器	多模	適合總線形光纖組網	5V供電
OPT485EXS	RS-232/485/422/光纖中繼轉換器	單模	適合總線形光纖組網	5V供電
OPT14HUB	1路串口光纖擴4路光纖集線轉換器	多模	適合星形光纖組網	5V供電
OPT11[S]	微型串口單環光端機	多模[單模]	適合環形光纖組網	5V供電
OPT22[S]	微型串口雙環冗余光端機	多模[單模]	適合環形光纖組網	5V供電

                 CAN/光纖轉換器、CAN/光纖中繼轉換

OPT-CANL1	單纖CAN/光纖轉換器	單模多模通用	單纖雙向、SC頭	5V供電
OPT-CANL	雙纖CAN/光纖轉換器	單模多模通用	雙纖雙向、SC頭	5V供電
OPT-CAN	CAN/光纖轉換器	多模	無須軟件設置	5V供電
OPT-CANS	CAN/光纖轉換器	單模	無須軟件設置	5V供電
OPT-CANEX	CAN/光纖中繼轉換器	多模	自動適應所有協議	5V供電
OPT-CANEXS	CAN/光纖中繼轉換器	單模	自動適應所有協議	5V供電

                  RS-232/485/422轉塑料光纖

OPF232	RS-232/塑料光纖轉換器	塑料光纖	DB-9/DB-9外形	無須供電
OPF485	RS-485/422/232/塑料光纖轉換器	塑料光纖	DB-9/DB-9外形	5V供電
OPF232EX	RS-232/塑料光纖中繼轉換器	塑料光纖	DB-9/DB-9外形	5V供電

                 全信號RS-232/光纖轉換

OPT232AL

全信號RS-232/光纖轉換器

多模

多傳RS-232握手信號

5V供電

                 單模/多模光纖相互轉換

OPT485MS

單模/多模串口光纖轉換器

多模-單模

支持各種串口光纖

5V供電

                 USB光纖延長、USB轉串口光纖

OPTU232L	微型USB/串口光纖轉換器  超小!	多模	串口通信協議	無須供電
OPTU232L1	USB/串口光纖轉換器	多模	串口通信協議	無須供電
OPTU232SL1	USB/串口光纖轉換器	單模	串口通信協議	無須供電

                  以太網轉串口光纖

OPET232L1	以太網/串口光纖轉換器	多模	串口通信協議	5V供電
OPET232SL1	以太網/串口光纖轉換器	單模	串口通信協議	5V供電

   《串口光纖通信的組網方式》      RS-232光纖多機通信圖       RS-485光纖多機通信圖       安裝支架圖

    OPT14HUB星形光纖組網多機通信圖       OPT22雙環光纖組網多機通信圖
