無源RS-232轉光纖

超小型無源 RS-232/光纖轉換器    115.2Kbps                          89mm*33mm*17mm



一、用途

波士電子的超小型無源 RS232/光纖轉換器具有波士 OPT232[S]系列 RS-232/光纖轉換器的全部功能，體積更小，并且增加了支持三線RS-232 的功能。用于實現 RS232 的光纖傳輸、特別是只有收（RXD）、發（TXD）、地（GND）三根線的 RS232 口的無源光纖傳輸,比如儀表的 RS232 口。波士電子發明和首創了無須外接電源的 RS232/光纖轉換器、是世界上最小的光纖轉換器。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。波士光纖轉換器廣泛用于各種工業過程控制、分布數據采集等場合、特別適合電力系統自動化、交通控制等部門。

二、硬件安裝

OPT2329 型 RS232/光纖轉換器（多模） 的外形為 DB9/DB9 轉接盒大小， 其中DB9(孔座)一端直接插在 DB9 芯 RS232 針座上、無須外接電源，使用一對 ST 光纖接頭。

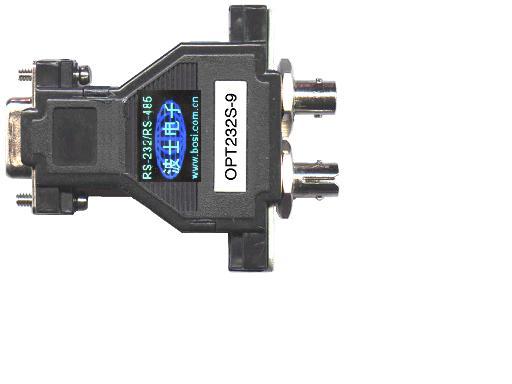

OPT232S9 型 RS232/光纖轉換器（單模）的外形為 DB9/DB25 轉接盒大小，其中 DB9(孔座)一端直接插在 DB9 芯 RS232 針座上、無須外接電源，使用一對 ST 光纖接頭。

OPT 系列光纖轉換器使用時發送器 ST 頭通過光纖接對方的接收器 ST 頭。 波士OPT 系列光纖轉換器支持多機通信。注意保持光纖轉換器的 ST 座、光纖的ST 頭的清潔，如果不連接時請一定將ST 座和 ST 頭用相配套的橡皮塞子蓋住。

三、性能特點

波士電子的 OPT 系列 RS-232/光纖轉換器最高速率 115.2Kbps 以上。均無需任何初始化設置！獨有波士零延時自動收發轉換技術，確保適合所有軟件!確保接三線制 RS-232 口時無須供電！



波士電子配套提供各種長度單芯、雙芯光纖以及ST、FC、SC 接頭。



RS-232/RS-485/RS-422/CAN/光纖轉換器


無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！

主要優點:

1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電    2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器 3.OPT485、OPT485S為RS-232/RS-485/RS-422通用     4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器

用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）

                  RS-232/RS-485/RS-422口通用轉光纖

OPT485L1	單纖RS-232/485/422/光纖轉換器	單模多模通用	單纖雙向、SC頭	5V供電
OPT485L	雙纖RS-232/485/422/光纖轉換器	單模多模通用	雙纖雙向、SC頭	5V供電
OPT485V9	微型RS-232/485/422/光纖轉換器	多模	DB-9/DB-9外形	5V供電
OPT485	RS-232/485/422/光纖轉換器	多模	DB-25/DB-25外形	5V供電
OPT485S9	微型RS-232/485/422/光纖轉換器	單模	DB-9/DB-25外形	5V供電
OPT485S	RS-232/485/422/光纖轉換器	單模	DB-25/DB-25外形	5V供電

                  無源RS-232轉光纖

OPT232-9	微型無源RS-232/光纖轉換器	多模	DB-9/DB-9外形	無須供電
OPT232S-9	微型無源RS-232/光纖轉換器	單模	DB-9/DB-25外形	無須供電
OPT232V9	無源有源通用RS-232/光纖轉換器	多模	兼容OPT232-9	無源/5V供電

                  RS-232/RS-485/RS-422/光纖中繼轉換

OPT35EX	RS-232/485/422/光纖中繼轉換器	多模	適合總線形光纖組網	5V供電
OPT35EXS	RS-232/485/422/光纖中繼轉換器	單模	適合總線形光纖組網	5V供電
OPT485EX	RS-232/485/422/光纖中繼轉換器	多模	適合總線形光纖組網	5V供電
OPT485EXS	RS-232/485/422/光纖中繼轉換器	單模	適合總線形光纖組網	5V供電
OPT14HUB	1路串口光纖擴4路光纖集線轉換器	多模	適合星形光纖組網	5V供電
OPT11[S]	微型串口單環光端機	多模[單模]	適合環形光纖組網	5V供電
OPT22[S]	微型串口雙環冗余光端機	多模[單模]	適合環形光纖組網	5V供電

                 CAN/光纖轉換器、CAN/光纖中繼轉換

OPT-CANL1	單纖CAN/光纖轉換器	單模多模通用	單纖雙向、SC頭	5V供電
OPT-CANL	雙纖CAN/光纖轉換器	單模多模通用	雙纖雙向、SC頭	5V供電
OPT-CAN	CAN/光纖轉換器	多模	無須軟件設置	5V供電
OPT-CANS	CAN/光纖轉換器	單模	無須軟件設置	5V供電
OPT-CANEX	CAN/光纖中繼轉換器	多模	自動適應所有協議	5V供電
OPT-CANEXS	CAN/光纖中繼轉換器	單模	自動適應所有協議	5V供電

                  RS-232/485/422轉塑料光纖

OPF232	RS-232/塑料光纖轉換器	塑料光纖	DB-9/DB-9外形	無須供電
OPF485	RS-485/422/232/塑料光纖轉換器	塑料光纖	DB-9/DB-9外形	5V供電
OPF232EX	RS-232/塑料光纖中繼轉換器	塑料光纖	DB-9/DB-9外形	5V供電

                 全信號RS-232/光纖轉換

OPT232AL

全信號RS-232/光纖轉換器

多模

多傳RS-232握手信號

5V供電

                 單模/多模光纖相互轉換

OPT485MS

單模/多模串口光纖轉換器

多模-單模

支持各種串口光纖

5V供電

                 USB光纖延長、USB轉串口光纖

OPTU232L	微型USB/串口光纖轉換器  超小!	多模	串口通信協議	無須供電
OPTU232L1	USB/串口光纖轉換器	多模	串口通信協議	無須供電
OPTU232SL1	USB/串口光纖轉換器	單模	串口通信協議	無須供電

                  以太網轉串口光纖

OPET232L1	以太網/串口光纖轉換器	多模	串口通信協議	5V供電
OPET232SL1	以太網/串口光纖轉換器	單模	串口通信協議	5V供電
