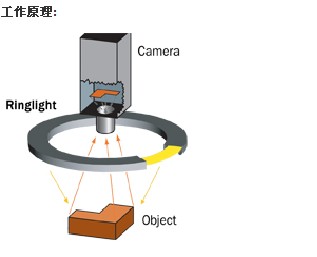

從LED發出的光均勻地?cái)U(kuò)散照射，而且這種均勻的范圍不會隨高度的變化而改變，同時采用柔性線路板以0度照射角度固定，經折射后低角度照射在被測物體上，對目標區域進行高效的低角度照明，以強化表面特征或表面缺陷的對比度。

產品特點
*獨特的照射結構，實現有效工作范圍的均勻照射。

*高效的低角度照明，以增強表面特征或缺陷對比度。

*常應用在被測物體需要均衡的表面照明并且要避免反光或耀斑的場合

典型應用：

*檢測BGA、QFP位置

*檢測集成電路料帶。

*檢測集成電路的管腳字符。

*檢測金屬表面劃傷檢測。

*檢測連接件管教間距及偏移

照明案例

案例一　檢測齒輪的尺寸

檢測對像： 齒輪

檢測效果：齒輪表面均勻成像，邊緣清晰

案例二　檢測手機鍵盤表面字符

檢測對象：手機鍵盤

檢測效果：手機鍵盤均勻成像，沒有反光
