簡單描述

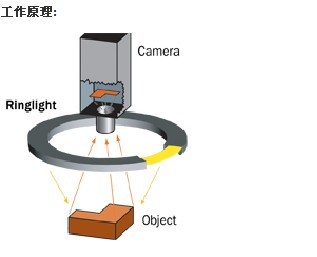

環形光源（機器視覺塑料表面，環形物體觀測光源）直接照射環形光源，適合不反光物體的檢測，主要用于擴散表面的照明，是一個低成本，易于集成的解決方案。通過微調至光源發射工作距離和角度，環形光源可以以最低投入實現高對比度的圖像。包裝和安裝的改進使得環形光源在任何照明應用中都能重點突出耐用性和多功能性的特點。
產品特點
*獨特的照射結構，實現有效工作范圍的均勻照射。
*高效的低角度照明，以增強表面特征或缺陷對比度。
*常應用在被測物體需要均衡的表面照明并且要避免反光或耀斑的場合
典型應用
*檢測BGA、QFP位置
*檢測集成電路料帶。
*檢測集成電路的管腳字符。
*檢測金屬表面劃傷檢測。
*檢測連接件管教間距及偏移
| 產品型號 |
顏色 |
電壓 |
| CH30-D46R2 |
R/W/B/G |
24V |
| CH30-D54R2 |
R/W/B/G |
24V |
| CH30-D70R3 |
R/W/B/G |
24V |
| CH30-D92R4 |
R/W/B/G |
24V | |
| 備注： R:紅色 W:白色 B:藍色 G：綠色 |
照明案例
案例一 檢測齒輪的尺寸
檢測對像： 齒輪
檢測效果：齒輪表面均勻成像，邊緣清晰
案例二 檢測手機鍵盤表面字符
檢測對象：手機鍵盤
檢測效果：手機鍵盤均勻成像，沒有反光
