產品介紹：

CM8255R TD-SCDMA 3G Router，是一款采用移動TD-SCDMA 3G網絡，工業級設計，帶4個以太網接口的無線路由器。設備采用32為高性能工業級ARM9通信處理器，系統按照惡劣環境要求設計，有極強的抗干擾能力和自行維護能力；系統以嵌入式實時操作系統RTOS為軟件支撐平臺，系統集成了全系列從邏輯鏈路層到應用層通信協議，支持靜態及動態路由，PPP server及PPP client，VPN（包括PPTP和IPSEC）,DHCP server及DHCP client，DDNS，防火墻，NAT，DMZ主機等功能。為用戶提供安全，高速，穩定可靠，各種協議路由轉發的無線路由網絡。本產品已廣泛應用于金融，水利，環保，電力，郵政，氣象等行業。

功能特性：

一、 軟件功能
1. 支持VPN安全隧道功能,包括PPTP＋MPPE和IPSEC
2. 智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線。
3. 支持IPTABLES防火墻，包過濾功能
4. 支持多種協議：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等。
5. 支持動態路由和靜態路由
6. 支持DHCP 功能
7. 支持NAT功能，如SNAT，DNAT
8. 支持動態DDNS
9. 支持DMZ主機
10. 支持路由轉發，同時也支持串口數據傳輸,，數據中心管理
11. 支持APN/VPDN網絡
12. 方便的WEB配置，支持遠程WEB管理
13. 支持telnet管理，方便易用的控制臺shell交互環境
14. 支持多臺終端共享router ppp廣域網出口
15. 支持多種無線撥號方式：自動分配，指定IP，指定本地對端IP
16. 支持作為PPP服務器，多種認證方式，支持雙向認證
17. 方便易用的COM及SYSLOG系統診斷，調試功能
18. 支持串口本地軟件升級
19. 支持TFTP軟件遠程升級
20. 支持實時時鐘
21. 同時支持LINUX和WINDOWS操作系統
二、 產品特性
1、 三層系統保護： 在原來兩級（軟件保護+CPU內置看門狗保護，外置硬件看門狗保護）系統保護的基礎上，增加一級系統監測保護SWP（System Watch Protect），徹底解決了業內”假在線”，”假死機”，”當機”等疑難問題。
2、 完善的VPN：完善地支持了業內的所有VPN功能（PPTP+MPPE,IPSEC+L2TP），實現了全面安全保障。
3、 超大緩存： 可以提供32M的客戶傳輸數據緩存，解決因網絡瓶頸導致的數據丟失或重傳，極大地提高了傳輸效率，降低了客戶通信費用。
4、 高速處理CPU： 采用極高速ARM9的工業級CPU，可以更加高速地處理各種協議數據轉換，規避因CPU處理速度慢而導致的數據重傳和丟失等問題
5、  內存管理MMU：CPU 帶內存管理MMU，可以防止系統內存異常問題導致的系統不穩定現象
6、 實時操作系統： 新系統采用實時操作系統RTOS，可以更加快速實時地接收和發送數據，規避了數據丟包問題
7、 完善的協議棧： 加載了完善的TCP/IP協議棧，網絡通信性能優異。
8、 支持HSPDA/HSUPA: 支持HSPDA/HSUPA功能
9、 EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用，系統穩定可靠。

技術規格：

一、 無線參數
1、 TD-SCDMA/HSDPA/HSUPA：2010~2025MHz
 GSM/GPRS/EDGE：850/900/1800/1900MHz
2、 支持3GPPclass B +24dBm
3、 數據速率
Downlink (Max up to 2.8Mbps)
Uplink (Max up to 384Kbps)
二、 硬件系統
1、 CPU:工業級ARM9 CPU，200MPS,16K Dcache，16K Icache
2、 FLASH：8MB（可擴展至32MB）
3、 SDRAM：64MB（可擴展至256MB）
4、 接口：
  以太網口：
四個 10/100 Base-T 以太網口,
Shielded RJ-45 1,5 kV isolation transformer,
Ethernet IEEE 802-3, 802-2
  串口：
    RS232 serial port, (Support RS422/RS485 if needed)
 Rate:110bps~230400bps
 Data bits :7 or 8
 Parity: None, Even, Odd
 Stop bits: - 1 or 2
 Flow contro: None or RTS/CTS
 Protection – 15 kV ESD and short circuit
 Console : RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1)
  指示燈：
    具有電源、通信、在線及以太網口LINK/ACT指示燈。
  天線接口：
    標準SMA陰頭天線接口，特性阻抗50歐。
  SIM/UIM卡接口：
    標準的抽屜式用戶卡接口（3V/5V）。
  電源接口：
    標準的3芯火車頭電源插座。
  語音接口：
    標準的耳機麥克風接口。（預留，可選）
6、供電：
外接電源：DC 9V 1.5A
寬電壓供電：DC 5-32V
7、尺寸：
產品外形尺寸：155*96*23mm
產品包裝尺寸：298*226*60mm
8、重量：
  0.69kg
9、其他參數:
工作環境溫度 -25~+65ºC
儲存溫度 -40~+85ºC
相對濕度 95%(無凝結)

方案應用：

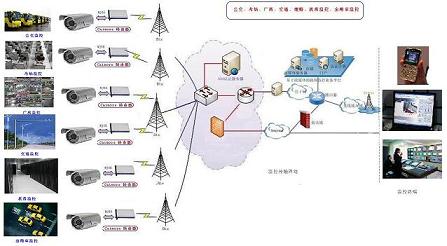

一，應用案例

  視頻監控（公交、考場、廠房、交通、機房監控、出租車監控等）（3G路由器產品應用方案）

二，典型應用：
1. 安防監控
2. 交通監控
3. 金融ATM/查詢終端應用
4. 機房監控
5. 公安監控
6. 道理監控
7. 油田監測
8. 遠程抄表
9. 路燈監控
10. 環境監測
11. 氣象監測
12. 水利監測
13. 熱網監測
14. 電表監測
15. 機房監控
16. 交通指示
17. 煤炭監控
18. 地震監測
19. 車輛誘導
20. 供水監控
21. 高速公路監測
22. 噪聲實時監控
23. 環保重點污染源監控
24. 供水管網實時傳輸監控
25. 電力配網自動化遙控系統
26. 各類國內外各類帶以太網接口的PLC，RTU實現無線數據傳輸
27. 等等
