光隔RS-485中繼器
---------零延時智能收發轉換、無需控制信號
一 用途
光隔RS-485中繼器（YG485A、YG485TA）用于延長RS-485的傳輸距離，還可以用于增加RS-485信號的驅動能力（帶負載能力）。具有零延時智能收發轉換功能，無需控制信號。光隔RS-485中繼器還可以實現RS-485信號的光電隔離。
二安裝及性能
在RS-485通信線上串接一個中繼器，則可延長1.2Km（9600bps時）。在RS-485通信線上串接一個YG485A（或YG485TA）能夠使RS-485的帶負載能力增加到128個。YG485A、YG485TA支持最高通信速率一般為9600bps。同時具有吸收浪涌電流的抗雷擊保護功能。由于YG485A（或YG485TA）獨有內部零延時智能收發轉換技術，所以確保適合所有半雙工通信軟件。
三 外形圖

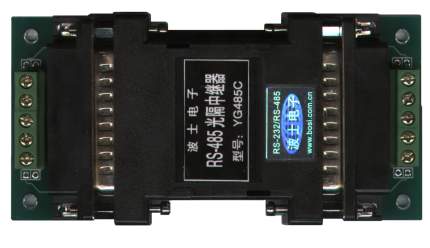

YG485A（或YG485TA）的外形為DB-25/DB-25轉接盒大小，如圖。
兩端DB-25引腳分配均如下：
16 5 6 22
+5V電源 RS-485（+A） RS-485（—B） 地
YG485A的兩端不分方向，均為DB-25針座。注意：YG485A兩端DB-25的電源必須為相互隔離的兩組電源才能達到完全隔離的效果。YG485A（或YG485TA）對外接的+5V電源沒有嚴格要求(電壓4.5~5.5V，功耗電流<100mA)。建議選用波仕電子的微型開關穩壓電源(輸入交流220V，輸出隔離直流5V100mA，僅重35克，插頭大小)，也可用電池供電。當YG485A的兩端DB-25的電源為同一個電源時，YG485A可作為非光隔中繼器使用。
YG485TA兩端DB-25引腳分配分別如下：
加電源的一端： 不加電源的一端：
16 5 6 22 5 6 22
+5V +A —B GND +A —B GND
注意：YG485TA只需在其中一端DB-25的16腳與22腳之間接電源（見標簽）。
YG485A（或YG485TA）獨有波仕零延時自動收發轉換技術，所以可以用簡單方法直接進行檢測：首先在兩端加電源，然后在其中一端的+A 與—B 之間加一節電池（0.6 到 5V 均可），當+A接電池正極、—B 接電池負極時則YG485A的另外一端的+A與—B之間為正電壓，反之，當+A接電池負極、—B接電池正極時則YG485A的另外一端的+A與—B之間為負電壓。
RS-485中繼器、RS-232/485超遠程驅動器
零延時RS-485中繼器為波士電子發明，是世界上體積最小的RS-485中繼器!
波士中繼器擁有專利:ZL02378840，仿冒必究！
波士獨有CAN232G、CAN485G光隔超遠程驅動器只需要二根線即可將RS-232或RS-485延長5000米！ 省去了用中繼器需要在野外供電的麻煩！
| 主要優點： |
·獨有零延時自動收發轉換技術！
·無須修改軟件！無須跳線設置速率！
·確保適合所有RS-232軟件！
|
