Y232B9---440元 （無源）9600bps
Y232B9VM--- 540元 有源
RS-232全信號光隔遠程收發器
RS-232全信號延長器 2產品合起來用—延長232全部信號的方法
一、用途
波士RS-232光隔遠程收發器（型號：Y232B9）、RS-232全信號延長器（Y232B9VM）可將RS-232通信距離延長至1Km以上（9600bps時）、并且實現兩個RS-232口之間的光電隔離。Y232B9、Y232B9VM隔離和遠傳RS-232的所有信號，包括RXD、TXD、GND、RTS、CTS、DTR、DSR等。
二、硬件安裝

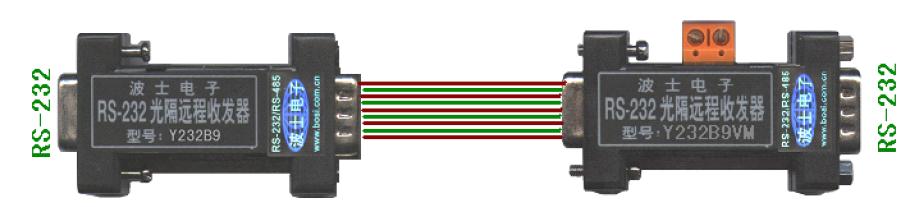

Y232B9外形為DB-9/DB-9轉接盒大小，其中DB-9（孔座）一端均直接插在DB-9芯RS-232插座（針座）上。Y232B9VM外形為DB-9/DB-9轉接盒大小，側面有5V供電端子；Y232B9VM的DB-9針端為一個標準的RS-232座（同PC機的RS-232口引腳分配），Y232B9VM的DB-9孔端接延長線。
延長RS-232全部信號的方法有兩種：
1、通信雙方的兩個RS-232口分別各配一個Y232B9，優點是全部無須供電，缺點是連接兩個Y232B9之間的延長線中的信號需要交叉。
2、通信雙方的兩個RS-232口一邊配接Y232B9、另外一邊的RS-232口配接Y232B9VM。缺點是其中一頭需要供電，優點是連接兩個Y232B9之間的延長線中的信號一一對應連接即可。并且Y232B9VM的DB-9針端甚至可以接無源RS-232設備，比如串口鼠標。顯然第2種方案通用性和接線方便性更好。
三、軟件說明
本產品均無需任何初始化設置！確保適合所有軟件！
四、性能說明
|
型 號 |
功 能 |
特 性 |
說 明 |
|
Y232B9 |
RS-232光隔遠程收發器 |
遠傳和隔離全部信號 |
無需供電 |
|
Y232B9VM |
RS-232全信號延長器 |
遠傳和隔離全部信號 |
5V供電 |
Y232B9無需外接電源,通信速率保證最高為9600bps，實際可達28800bps以上。Y232B9VM需要外接5V電源,通信速率保證最高為9600bps，實際可達28800bps以上。Y232B9、Y232B9VM傳送的握手信號和時鐘信號為：發送—RTS，發送—DTR，接收—CTS，接收—DSR。握手信號和時鐘信號的最高速率一般9600bps以上,可遠傳1000米以上。
五、Y232B9與Y232B9之間的接線及引腳分配
接線時“發送”接“接收”，“+”接“+”，“—”接“—”。
Y232B9的DB-9針端引腳分配如下：
（如果Y232B9只傳RS-232的收、發、地，則可以當作Y232A用）
|
Y232B9的
DB-9針端引腳狀態 |
3 |
5 |
1 |
2 |
|
發（T+） |
發(T—) |
收（R—） |
收（R+） |
