波士高速光隔RS-232/RS-485 轉換器
——確保高達 150Kbps 通信速率！具有近乎完美的性能！
——世界上最小的高速光隔轉換器！難以想象的高集成度！
一、用途
波士電子的 G485HA 型高速光電隔離 RS232/RS485 轉換器用于實現 RS232 與 RS485 的高速光電隔離轉換、支持速率最高達 150Kbps。G485HA 是世界上最小的高速（0—150Kbps）光隔 RS232/RS485 轉換器！
二、硬件安裝
G485HA 的外形為 DB9(孔)/DB9(針)大小。G485HA 的 DB9 孔端可以直接外插 DB9 針RS232 口。G485HA 的另外一端為 DB9 針，并且配有可以插拔的接線端子。
PC 機 RS-232 串行口的 DB-25 芯與 DB-9 芯連接器引腳分配如下： DB-25:2-TXD(發)、3-RXD(收),7-GND(地)。DB-9:2-RXD(收),3-TXD(發),5-GND(地)。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號即可，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！購 3 只以上贈送 WINDOWS 下的 RS232/RS485 通信檢測軟件以及 VB,C++,DELPHI 的 RS232 串行通信開發軟件。
四、性能說明
G485HA 型需外接 5V 供電（電壓4.5 至 5.5V，功耗小于50mA），隔離電壓2500V，通信速率保證最高 150Kbps。G485HA 的外接 5V 電源與 RS232 端共地。G485HA 配套有 5V 1000mA 的微型開關穩壓電源。
G485HA 用難以想象的高集成度實現了近乎完美的性能：
1、通信速率 0-150Kbps，
2、2500V高速光電隔離，
3、具有雙向對外驅動能力，
4、內置 600W 抗雷擊浪涌保護器。
G485HA 的雙向對外驅動能力表現為：RS-232 端可以外接并且驅動各種無源（及有源）的用戶儀表 RS-232 口、波仕RS-232/485 轉換器等，RS-485 端可以對外輸出 5V 200mA 隔離電源（4、5 腳）。
請登陸我們的網站 http://www.232485.com 了解更多產品的詳細介紹
聯系人：向小姐
訂購電話：027-51518047
手機：18995634129
傳真：027-51518048
QQ ：752817985
地址：武漢市洪山區關東科技園
MSN/E-MAIL :boshika@hotmail.com
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422轉換器
波士電子是RS-232/RS-485/RS-422轉換器的發明者和開創者！請認準波士激光防偽標簽，謹防假冒！無波士激光防偽標簽的均為假冒！
波士RS-232/RS-485轉換器是事實工業標準！波士轉換器擁有系列專利：ZL02327524 ZL02327525 ZL02354891 ，仿冒必究！與波士轉換器外形相同、相似、相近的均屬于違法，波士電子已經開始對武漢等地的假冒者一一追究法律責任！
| 波士轉換器七大絕招： |
 ·波士獨有的單環自愈RS-232/RS-485組網轉換器！
·獨有波士智能終端負載技術，確保互帶128個節點！
·高達95%的波士竊電技術，確保傳輸1800米以上！
·通信只用到RXD、TXD、GND，無須RTS、DTR！
·內置600W抗雷擊保護器和15000V抗靜電保護器！
·獨有零延時自動收發轉換技術，確保適合所有軟件!
·先進的自動喚醒技術，工作壽命大大增加！
·獨有波士集線轉換技術，帶RS485能力擴大四倍！ |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
功 能 |
特 性 |
說 明 |
| 485K |
RS-232/RS-485/422轉換器(超薄增強型、1800米) |
全雙工或半雙工 |
無須供電 |
| 485C |
RS-232/RS-485/422轉換器(增強型、1800米) |
全雙工半雙工通用 |
無須供電 |

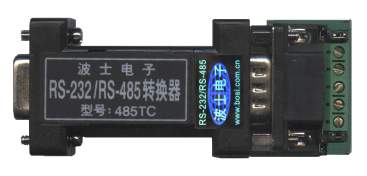

| 485TC |
光隔RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無須供電 |
| 485A |
RS-232/RS-485轉換器（增強型、1800米） |
半雙工 |
無須供電 |

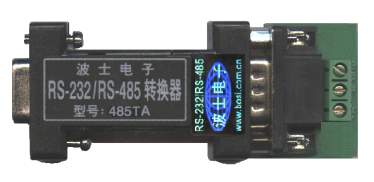

| 485TA |
光隔RS-232/RS-485轉換器 |
半雙工 |
無須供電 |

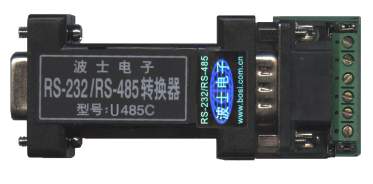

| U485C |
光隔非光隔通用RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無源/5V供電 |
| U485A |
光隔非光隔通用RS-232/RS-485轉換器 |
半雙工 |
無源/5V供電 |
| 485A1 |
一體式RS-232/RS-485轉換器 |
半雙工 |
無須供電 |
| H485C |
通用RS-232、TTL、RS-485/422三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| H485AA |
通用RS-232、TTL、RS-485三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| QN485C |
全能RS-232/TTL/RS-485/422中繼、轉換器 |
8種轉換、中繼功能 |
5V供電 |
| HUB8485G |
光隔RS-232/8路RS-485集線轉換器 |
8路半雙工 |
隔離5V供電 |
| U4485C |
光隔四倍驅動RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
5V供電 |
| 485D |
單環自愈型RS-232/2路RS-485集線轉換器 |
2個半雙工、單環自愈 |
無須供電 |
| G485HA |
世界上最小的高速光隔RS-232/RS-485轉換器 |
0-115.2Kbps、半雙工 |
5V供電 |
| G422HA |
世界上最小的高速光隔RS-232/RS-422轉換器 |
0-115.2Kbps、全雙工 |
5V供電 |
| T485GL |
內置鋰電池無源光隔RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
無須供電 | |
