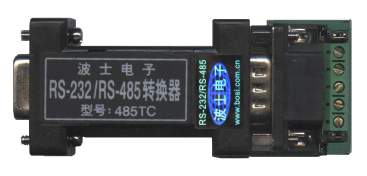

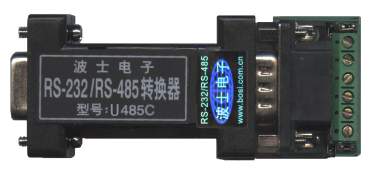

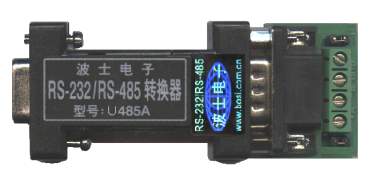

型號：485A 485C U485A U485C 485TA 485TC
波士 RS-232/RS-485/RS-422 轉換器
一、用途
波士 RS-232/RS-485/RS-422 轉換器都可將 RS-232 通信距離延長至 1.2Km 以上（9600bps 時）。都可以用于 PC 機之間、PC 機與單片機之間構成遠程多機通信網絡。波士電子是通過了 ISO9002 質量認證的企業。波士電子的 RS-232/485/422 轉換器是獲得 2000 國際測控博覽會金獎的產品。
二、硬件安裝
外形都為 DB-9/DB-9 轉接盒大小，其中 DB-9（孔座）一端直接插在 9 芯 RS-232 插座（針座）上。如果 PC 機的 RS-232 接口為 DB-25，請向波士電子特別提出，也可用 DB-25/DB-9 轉接盒。PC機 RS-232 串行口的 DB-25 芯與 DB-9 芯連接器引腳分配如下：DB-9:2-RXD(收),3-TXD(發),5–GND(地)。DB-25:2-TXD(發),3-RXD(收),7-GND(地)。波士電子還可以提供軍品級（-40℃）的轉換器。
RS-485（或 RS-422）通信建議一定要接地線，因為 RS-485（或 RS-422）通信要求通信雙方的地電位差小于 1V。即：半雙工通信接 3 根線（+A、—B、地），全雙工通信接 5 根線（+發、—發、+收、—收、地）。為了安全起見，建議通信機器的外殼接大地。光隔轉換器(U485C、U485A)的所有外接電源的“地”必須全部連在一起但不要與計算機外殼地相連，因為電源“地”同時也是 RS-485或 RS-422 的信號“地”。當通信距離超過 100 米時推薦使用光電隔離的通信接口轉換器。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！
四、性能說明
RS-485 為半雙工通信方式。RS-422 為全雙工方式。非光隔轉換器（型號：485C、485A）無需外接電源，最高速率 115.2Kbps。U 系列光隔非光隔通用轉換器（型號：U485C、U485A）作非光隔轉換器使用時無須供電、U 系列作光隔轉換器使用時需外接 5V 電源（電壓 5±0.5V、功耗電流<50mA），通信速率最高大于 9600bps。T 系列光隔轉換器（型號：485TC、485TA）無須外接電源，通信速率最高大于 9600bps，實際可達 38.4Kbps 以上、適合 PC 機使用。485C、485TC、U485C 為全雙工/半雙工通用型。485A、485TA、U485A 為半雙工型。波士電子的系列轉換器分為端點式與節點式，一般默認為端點式。端點式可以帶 128 個、節點式可以被帶 128 個點。所有光隔轉換器的隔離電壓均為2500V。所有波士轉換器均內置 600W 抗雷擊浪涌保護器和 1500V 防靜電保護器。
五、接線接線及引腳分配
RS-485 的+A 接對方的+A、—B 接對方的—B、GND(地)接對方的 GND(地)。
RS-422的接線原則：“+發”接對方的“+收”、“—發”接對方的“—收”、“+收”接對方的“+發”、“—收”接對方的“—發”、GND(地)接對方的 GND(地)。
一定要將 GND（地）線接到對方的 GND（地），除非確保通信雙方都已經良好共地。
手機：18995634129
傳真：027-51518048
QQ ：752817985
地址：武漢市洪山區關東科技園
MSN/E-MAIL :boshika@hotmail.com
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422轉換器
波士電子是RS-232/RS-485/RS-422轉換器的發明者和開創者！請認準波士激光防偽標簽，謹防假冒！無波士激光防偽標簽的均為假冒！
波士RS-232/RS-485轉換器是事實工業標準！波士轉換器擁有系列專利：ZL02327524 ZL02327525 ZL02354891 ，仿冒必究！與波士轉換器外形相同、相似、相近的均屬于違法，波士電子已經開始對武漢等地的假冒者一一追究法律責任！
| 波士轉換器七大絕招： |
 ·波士獨有的單環自愈RS-232/RS-485組網轉換器！
·獨有波士智能終端負載技術，確保互帶128個節點！
·高達95%的波士竊電技術，確保傳輸1800米以上！
·通信只用到RXD、TXD、GND，無須RTS、DTR！
·內置600W抗雷擊保護器和15000V抗靜電保護器！
·獨有零延時自動收發轉換技術，確保適合所有軟件!
·先進的自動喚醒技術，工作壽命大大增加！
·獨有波士集線轉換技術，帶RS485能力擴大四倍！ |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
功 能 |
特 性 |
說 明 |
| 485K |
RS-232/RS-485/422轉換器(超薄增強型、1800米) |
全雙工或半雙工 |
無須供電 |
| 485C |
RS-232/RS-485/422轉換器(增強型、1800米) |
全雙工半雙工通用 |
無須供電 |
| 485TC |
光隔RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無須供電 |
| 485A |
RS-232/RS-485轉換器（增強型、1800米） |
半雙工 |
無須供電 |
| 485TA |
光隔RS-232/RS-485轉換器 |
半雙工 |
無須供電 |
| U485C |
光隔非光隔通用RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無源/5V供電 |
| U485A |
光隔非光隔通用RS-232/RS-485轉換器 |
半雙工 |
無源/5V供電 |
| 485A1 |
一體式RS-232/RS-485轉換器 |
半雙工 |
無須供電 |
| H485C |
通用RS-232、TTL、RS-485/422三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| H485AA |
通用RS-232、TTL、RS-485三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| QN485C |
全能RS-232/TTL/RS-485/422中繼、轉換器 |
8種轉換、中繼功能 |
5V供電 |
| HUB8485G |
光隔RS-232/8路RS-485集線轉換器 |
8路半雙工 |
隔離5V供電 |
| U4485C |
光隔四倍驅動RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
5V供電 |
| 485D |
單環自愈型RS-232/2路RS-485集線轉換器 |
2個半雙工、單環自愈 |
無須供電 |
| G485HA |
世界上最小的高速光隔RS-232/RS-485轉換器 |
0-115.2Kbps、半雙工 |
5V供電 |
| G422HA |
世界上最小的高速光隔RS-232/RS-422轉換器 |
0-115.2Kbps、全雙工 |
5V供電 |
| T485GL |
內置鋰電池?zé)o源光隔RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
無須供電 | |
