波士 RS-232/RS-485/RS--422 轉換器

     波士RS-232/RS-485/RS-422轉換器都可將RS-232通信距離延長至1.2Km以上（9600bps時）。都可以用于PC機之間、PC機與單片機之間構成遠程多機通信網絡。波士電子是通過了ISO9002質量認證的企業。波士電子的RS-232/485/422轉換器是獲得2000國際測控博覽會金獎的產品。

  外形為DB-9/DB-9轉接盒大小，其中DB-9（孔座）一端直接插在9芯RS-232插座（針座）上。如果PC機的RS-232接口為DB-25，請向波士電子特別提出，也可用DB-25/DB-9轉接盒。PC機RS-232串行口的DB-25芯與DB-9芯連接器引腳分配如下：DB-9:2-RXD(收),3-TXD(發),5–GND

(地)。DB-25:2-TXD(發),3-RXD(收),7-GND(地)。波士電子還可以提供軍品級（-40℃）的轉換器。

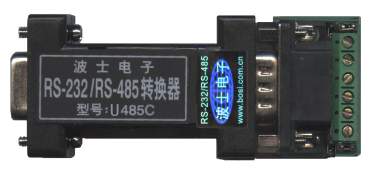

  RS-485（或RS-422）通信建議一定要接地線，因為RS-485（或RS-422）通信要求通信雙方的地電位差小于1V。即：半雙工通信接3根線（+A、—B、地），全雙工通信接5根線（+發、—發、+收、—收、地）。為了安全起見，建議通信機器的外殼接大地。光隔轉換器(U485C、U485A)的所有外接電源的“地”必須全部連在一起但不要與計算機外殼地相連，因為電源“地”同時也是RS-485或RS-422的信號“地”。當通信距離超過100米時推薦使用光電隔離的通信接口轉換器。

     本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！

四、性能說明

RS-485 為半雙工通信方式，RS-422 為全雙工方式，485C無需外接電源，最高速率115.2Kbps。波士電子的系列轉換器分為端點式與節點式，一般默認為端點式。端點式可以帶128個、節點式可以被帶128個點。所有光隔轉換器的隔離電壓均為2500V。所有波士轉換器均內置600W抗雷擊浪涌保護器和1500V防靜電保護器。

RS-485的+A接對方的+A、—B接對方的—B、GND(地)接對方的GND(地)。RS-422的接線原則：“+發”接對方的“+收”、“—發”接對方的“—收”、“+收”接對方的“+發”、“—收”接對方的“—發”、GND(地)接對方的GND(地)。一定要將GND（地）線接到對方的GND（地），除非確保通信雙方良好共地。僅僅只有115.2Kbps時，才可能需要A-B間加終端電阻。電阻值120-800歐姆都可以。

485C作為半雙工轉換器時的DB-9針座端引腳狀態如下：

* 1腳與5腳之間（通過跳線）短接之后共同作為RS-485的正A（+A）端。

** 2腳與4腳之間（通過跳線）短接之后共同作為RS-485的負B（—B）端。

485C作為全雙工轉換器時的DB-9針座端引腳狀態如下：

* 僅僅當485C作全雙工使用時并且距離較遠時才建議在A與B之間加終端電阻，一般不用加。



首頁 　 公司簡介 　 產品信息 　 銷售代理 　 公司新聞 　 軟件下載 　 人才招聘 　 公司電話 027-51518047 手機：18995634129(全天) 傳真 027-51518048

產品信息   RS-232/RS-485/RS-422轉換器   RS-232/RS-485/CAN/光纖轉換器   RS-232光電隔離器、遠程收發器   RS-485中繼器、超遠程驅動器   USB、以太網/串口、光纖收發器   其它串口類產品

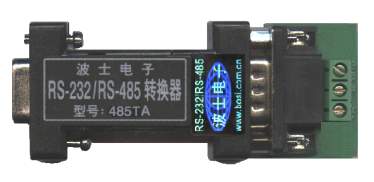

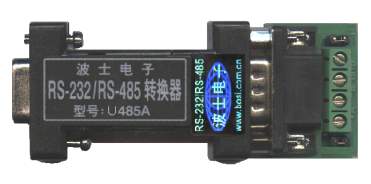

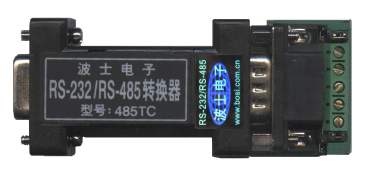

RS-232/RS-485/RS-422轉換器 波士電子是RS-232/RS-485/RS-422轉換器的發明者和開創者！請認準波士激光防偽標簽，謹防假冒！無波士激光防偽標簽的均為假冒！ 波士RS-232/RS-485轉換器是事實工業標準！波士轉換器擁有系列專利：ZL02327524 ZL02327525 ZL02354891 ，仿冒必究！與波士轉換器外形相同、相似、相近的均屬于違法，波士電子已經開始對武漢等地的假冒者一一追究法律責任！                                                                  波士轉換器七大絕招： ·波士獨有的單環自愈RS-232/RS-485組網轉換器！ ·獨有波士智能終端負載技術，確�；�帶128個節點！ ·高達95%的波士竊電技術，確保傳輸1800米以上！ ·通信只用到RXD、TXD、GND，無須RTS、DTR！ ·內置600W抗雷擊保護器和15000V抗靜電保護器！ ·獨有零延時自動收發轉換技術，確保適合所有軟件! ·先進的自動喚醒技術，工作壽命大大增加！ ·獨有波士集線轉換技術，帶RS485能力擴大四倍！ 用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件） 型 號 功 能 特 性 說 明  485K   RS-232/RS-485/422轉換器(超薄增強型、1800米)    全雙工或半雙工      無須供電  485C RS-232/RS-485/422轉換器(增強型、1800米) 全雙工半雙工通用 無須供電  485TC 光隔RS-232/RS-485/RS-422轉換器 全雙工半雙工通用 無須供電  485A RS-232/RS-485轉換器（增強型、1800米） 半雙工          無須供電  485TA 光隔RS-232/RS-485轉換器 半雙工          無須供電  U485C 光隔非光隔通用RS-232/RS-485/RS-422轉換器 全雙工半雙工通用 無源/5V供電  U485A           光隔非光隔通用RS-232/RS-485轉換器         半雙工   無源/5V供電  485A1 一體式RS-232/RS-485轉換器        半雙工       無須供電     H485C      通用RS-232、TTL、RS-485/422三向轉換器 232-TTL-485三向轉換       5V供電  H485AA       通用RS-232、TTL、RS-485三向轉換器 232-TTL-485三向轉換      5V供電  QN485C    全能RS-232/TTL/RS-485/422中繼、轉換器  8種轉換、中繼功能      5V供電  HUB8485G        光隔RS-232/8路RS-485集線轉換器 8路半雙工 隔離5V供電  U4485C 光隔四倍驅動RS-232/RS-485/422轉換器          全雙工半雙工通用 5V供電  485D          單環自愈型RS-232/2路RS-485集線轉換器 2個半雙工、單環自愈   無須供電  G485HA       世界上最小的高速光隔RS-232/RS-485轉換器  0-115.2Kbps、半雙工    5V供電  G422HA    世界上最小的高速光隔RS-232/RS-422轉換器  0-115.2Kbps、全雙工    5V供電  T485GL 內置鋰電池?zé)o源光隔RS-232/RS-485/422轉換器    全雙工半雙工通用     無須供電   《RS-232、RS-485、RS-422簡介》   《RS-485多機通信的組網方式》    《RS-485遠程測控系統》
