輸入規格 |
|
代碼 |
輸入信號 |
測量范圍 |
最小量程 |
|
1 |
PT100 |
-200~600℃ |
20℃ |
|
2 |
CU50 |
-50~150℃ |
20℃ |
|
3 |
CU100 |
-50~150℃ |
20℃ |
|
|
測量電流 0.2mA
引線電阻≤15Ω/根 |
|
4 |
K |
-200~1372℃ |
50℃ |
|
5 |
E |
-200~1000℃ |
50℃ |
|
6 |
S |
-50~1768℃ |
500℃ |
|
7 |
B |
0~1800℃ |
500℃ |
|
8 |
J |
-200~1200℃ |
50℃ |
|
9 |
T |
-200~400℃ |
50℃ |
|
10 |
R |
-50~1768℃ |
500℃ |
|
11 |
N |
-200~1300℃ |
50℃ |
|
12 |
W5Re-W26Re |
0~2320℃ |
200℃ |
|
13 |
W3Re-W25Re |
0~2495℃ |
200℃ |
|
|
室溫補償范圍-20~50℃
補 償 精 度 2℃ |
|
輸出規格 |
|
代碼 |
輸出信號 |
|
1 |
兩線制輸出4—20mA |
故障輸出：輸入斷線時，輸出可設為最小值（約3.900mA）、最大
值（20.500mA）、固定值（由用戶自己設定）；默認為
最小值。
負載電阻（RL）：≤（Vin-12V）/0.0 21A
主要技術規格
響應時間：≤2S（10%~90%）
測量誤差：熱電阻 0.2℃或0.2%F.S.
熱電偶 1℃或0.2%F.S.（不包括冷端償誤差）
（以上%是相對設定的測量范圍，為引用誤差。應用時取
絕對誤差、引用誤差的較大值。）
溫度漂移：≤100ppm℃（環境溫度對+20℃的偏離）
電壓影響：≤±0.01%/V(偏移24V)
外殼材料：尼龍PA.66
重 量：約30克
特點
手持式中文編程器組態
高精度，數字分段線性化
DIN導軌安裝，插拔式端子
智能輸入熱電阻、熱電偶信號
兩線制技術，4—20mA模擬量輸出
電氣隔離，絕緣強度1KVAC（1分鐘）
產品圖：

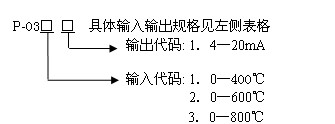

訂貨注明
方框圖：

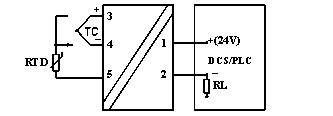

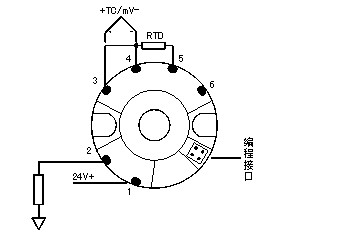

接線圖：
外形尺寸圖：
