產品描述
本質安全熱電偶隔離式安全柵將現場熱電偶/毫伏信號轉換成一路或兩路標準的4mA～20mADC電流信號隔離傳輸到安全側，這是一款智能化的安全柵，具有冷端自動補償功能，通過計算機或設定器可對熱電偶毫伏的型號、量程范圍等進行設定。
●電源電壓: 20V～35VDC供電
●通道數：PRG-1500單通道 PRG-1501單輸入雙輸出
●功耗：約1.8W（24V供電，20mA輸出時）
●輸入信號類型：熱電偶毫伏信號
●輸入信號范圍：對應的熱電偶的測量范圍
●信號量程范圍：用戶訂貨時指定或自行組態
●輸出信號范圍：4mA～20mADC
●允許輸出負載能力：0～650Ω
●報警指示：低量程報警，L報警指示燈亮
高量程報警，H報警指示燈亮
故障報警，L、H報警指示燈同時亮
●冷端補償精度：±1℃(-40℃～85℃)
●性能指標
絕緣強度:本安端/非本安端間2500VAC/分鐘
非本安端間1000VAC/1分鐘
輸出精度：0.1%F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃~ +60℃
相對濕度：35%~85%RH
貯存溫度：-40℃~+80℃
●結構及外形尺寸
產品結構:35mm導軌卡裝，ABS外殼材料，
插拔式端子
外形尺寸:厚16.5×寬106×高112（mm）
整機重量：150g
產品特點：ⅡC防爆等級，符合EMC標準，寬范圍供電，可插拔冷端補償端子，可組態設置（熱電偶類型，量程）
安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備： J、K、T、E、S、B、N、R熱電偶；毫伏信號
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004
1．帶浪涌保護時，儀表3腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊。
●國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia Ga]（ⅡC）
認證編號：CNEx12.0224
認證參數：端子（7-8）
Um=250V Uo=6.6V Io=60mA Co=15uF Lo=7mH Po=99mW

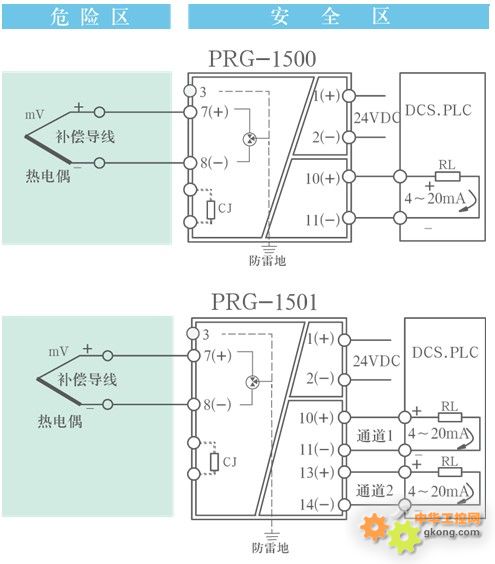

接線圖
