是一種能將輸入電壓、電流信號經隔離后，轉換成與輸入無功功率成線性比例直流信號輸出的儀器，它能反映系統負荷的特性（容性或感性），可長期連續運行，廣泛應用于電力及非電力系統對測量無功功率要求較高的場所。無功功率采用跨相法測量：適用于頻率為50Hz或60Hz三相三線對稱平衡系統的測量；無功功率采用移相法測量：適用于頻率為50Hz或60Hz單相、三相三線平衡或不平衡系統、以及三相四線系統的測量，它獨特的移相電路保證輸入信號在40Hz—600Hz范圍內，不因信號頻率的變化而產生附加誤差。
特點
●精度等級高，線性度高
●采用進口元器件，集成度高，免于定期校驗
●35mm標準導軌安裝或底座螺釘安裝，通用性強
●輸入／輸出／電源／外殼隔離，抗干擾能力強，可靠性高
技術指導
●輸入負載：電壓互感器PT：≤0.1VA
電流互感器CT：≤0.2VA
●超負荷能力：電壓：2倍額定輸入（連續）訊號；
電流：10倍額定輸入（連續）訊號10s
●精度：±0.2%RO
●響應時間：＜400ms
●輸出電壓：0~10Vdc, 0~5Vdc
(負載電阻＝輸入電壓／10mAdc)
●輸出電流：0~20mAdc ,4~20mAdc
（負載電阻＝10Vdc／輸出電流）
●輸出波紋：≤0.5% R0
●工作環境溫度：0~50℃／小于95%相對濕度（無冷凝狀態）
●貯存環境溫濕度：-20~70℃／小于70%相對濕度（無冷凝狀態）
●耐壓強度：AC2KVrms／min
●絕緣阻抗：DC500V時大于100MΩ
●電磁兼容性：符合GB／T18268工業設備應用要求
（等同IEC61326-1）
●電源消耗：約4VA
產品圖：

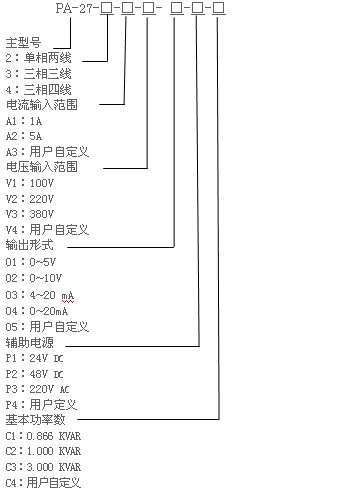

選型代碼

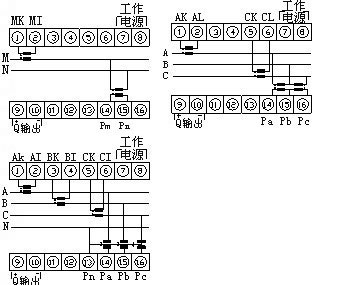

接線圖
安裝尺寸109（L）×75(W)×119(H)mm
