PA-25型功率因數變送器是一種將電網中的功率因數參數，經隔離變送成線性的直流模擬信號的裝置，產品符合國家標準GB/T13850-1998
特點
●精度等級高，線性度高
●采用進口元器件，集成度高，免于定期校驗
●35mm標準導軌安裝或底座螺釘安裝，通用性強
●輸入／輸出／電源／外殼隔離，抗干擾能力強，可靠性高
技術指導
●輸入負載：電壓互感器PT：≤0.1VA
電流互感器CT：≤0.2VA
●超負荷能力：電壓：2倍額定輸入（連續）訊號；
電流：10倍額定輸入（連續）訊號10s
●精度：±0.2%RO
●響應時間：＜400ms
●輸出電壓：0~5~10Vdc(負載電阻＝輸入電壓／10mA)
●輸出電流：0~10~20mAdc ，4~12~20mAdc
（負載電阻＝10V／輸出電流）
●輸出波紋：≤0.5% R0
●工作環境溫度：0~50℃／小于95%相對濕度（無冷凝狀態）
●貯存環境溫濕度：-20~70℃／小于70%相對濕度（無冷凝狀態）
●耐壓強度：AC2KVrms／min
●絕緣阻抗：DC500V時大于100MΩ
●電磁兼容性：符合GB／T18268工業設備應用要求
（等同IEC61326-1）
● 電源消耗：約4VA
產品圖：

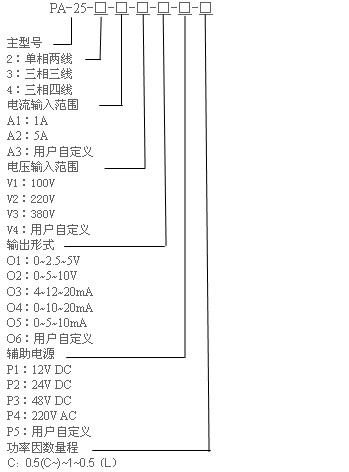

選型代碼

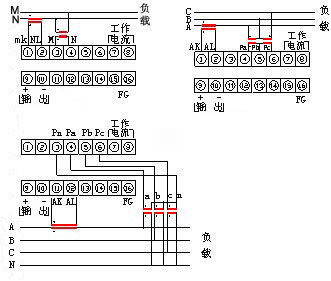

接線圖

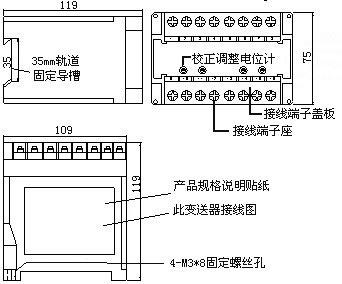

安裝尺寸109（L）×75(W)×119(H)mm
