輸入規格 |
|
代碼 |
輸入信號 |
配電電壓 |
|
1 |
4-20mA |
24V |
|
輸出規格 |
|
代碼 |
輸出信號1 |
代碼 |
輸出信號2 |
代碼 |
輸出信號3 |
代碼 |
輸出信號4 |
|
A |
4-20mA |
A |
4-20mA |
A |
4-20mA |
A |
4-20mA |
|
B |
1-5V |
B |
1-5V |
B |
1-5V |
B |
1-5V |
●輸出為三通道時，輸出信號4為缺省
● 電源指示
● 易連接，低功耗，長壽命
● 外形小巧,厚度僅為16.5mm
● DIN導軌安裝，插拔式端子
● 輸入／輸出／電源／通道間全隔離

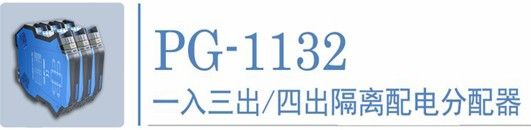

PG-1132-□ □ □ □ □ 例：PG-1132-1-AAAA
輸出代碼A. 4-20mA
輸出代碼A. 4-20mA
輸出代碼A. 4-20mA
輸出代碼A. 4-20mA
輸入代碼1. 4-20mA
配電電壓：24V（最大驅動電流30mA）
輸出阻抗：0-500Ω
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.1%的終值
溫度系數：50ppm/K的測量值/100Ω負載
耐壓強度：2500VDC時100MΩ以上，1500VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求 （等同IEC61326-1）
工作溫度：-10℃~+70℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%
消耗功率：<2W
外殼材料：ABS阻燃
重 量：約200克
外形尺寸：厚16.5×寬106×高112（mm）
