PR-412熱電阻信號隔離器24VDC或220VAC供電,輸入、輸出、電源、通道間全隔離，PR-412熱電阻信號隔離器將CU50、PT100等現場溫度信號隔離、轉換為兩路相同或不同的直流電流、電壓信號，實現不同設備同時采集控制。
|
輸入規格： |
|
代碼 |
輸入信號 |
激勵電流800uA |
|
1 |
PT100（-20-100℃） |
|
2 |
PT100（0-100℃） |
|
3 |
PT100（0-150℃） |
|
4 |
PT100（0-200℃） |
輸入斷線報警電流
IL≤3mA或IH≥22mA |
|
5 |
PT100（0-400℃） |
|
6 |
CU50（0-100℃） |
|
7 |
CU50（0-150℃） |
|
8 |
用戶特定參數 |
|
輸出規格： |
|
代碼 |
輸出信號1 |
代碼 |
輸出信號2 |
輸出阻抗 |
|
|
|
|
A |
-1-5V |
A |
-1-5V |
≥10K |
|
|
|
|
B |
0-5V |
B |
0-5V |
|
|
|
|
C |
0-10V |
C |
0-10V |
|
|
|
|
D |
1-5V |
D |
1-5V |
|
|
|
|
E |
0-10mA |
E |
0-10mA |
≤1K |
|
|
|
|
F |
0-20mA |
F |
0-20mA |
≤500Ω |
|
|
|
|
G |
4-20mA |
G |
4-20mA |
|
|
|
|
H |
用戶特定參數 |
●輸出為單通道時，輸出信號2為缺省
|
電源規格 |
|
電源類型 |
24VDC |
220VAC |
|
代 碼 |
D |
A |
●當電源為直流24V時，代碼選擇為D
●當電源為交流220V時，代碼選擇為A
技術指標：
激勵電流：800uA
長線補償：200Ω(線阻)
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.3%的終值
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
（等同IEC61326-1）
工作溫度：-10℃~+70℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%或110—265VAC
消耗功率：<2W
外殼材料：尼龍PA.66
重 量：約120克
產品特點：
●DIN導軌安裝
●端子可帶電插拔
●數字電路，精度更高
●輸入／輸出／電源／通道間全隔離
●帶長線補償，斷線告警，非線性處理
產品圖：

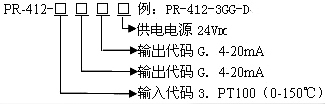

選型舉例：

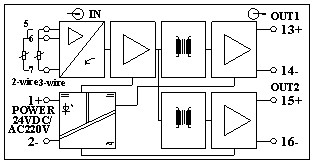

方框圖：

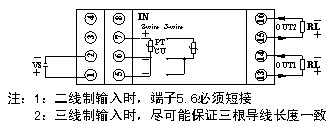

接線圖：
外形尺寸圖：
