輸入規格 |
|
代碼 |
輸入信號1 |
代碼 |
輸入信號2 |
輸入阻抗 |
|
1 |
PT100(-20℃-100℃) |
A |
PT100(-20℃-100℃) |
激勵電流800uA |
|
2 |
PT100(0-100℃) |
B |
PT100(0-100℃) |
|
3 |
PT100(0-150℃) |
C |
PT100(0-150℃) |
|
4 |
PT100(0-200℃) |
D |
PT100(0-200℃) |
輸入斷線
報警電流
IL≤2mA或IH≥22mA |
|
5 |
PT100(0-400℃) |
E |
PT100(0-400℃) |
|
6 |
CU100(0-100℃) |
F |
CU100(0-100℃) |
|
7 |
CU50(0-150℃) |
G |
CU50(0-150℃) |
|
8 |
用戶特定參數 |
|
輸出規格 |
|
代碼 |
輸出信號1 |
代碼 |
輸出信號2 |
輸出阻抗 |
|
1 |
-1-5V |
A |
-1-5V |
≥10K |
|
2 |
0-5V |
B |
0-5V |
|
3 |
0-10V |
C |
0-10V |
|
4 |
1-5V |
D |
1-5V |
|
5 |
0-10mA |
E |
0-10mA |
≤1K |
|
6 |
0-20mA |
F |
0-20mA |
≤500Ω |
|
7 |
4-20mA |
G |
4-20mA |
|
8 |
用戶特定參數 |
● 等同于單通道產品（PA-14）兩臺
● 電源指示
● 易連接，低功耗，長壽命
● 外形小巧，厚度僅16.5mm
● DIN導軌安裝，插拔式端子
● 輸入/輸出/電源/通道間全隔離

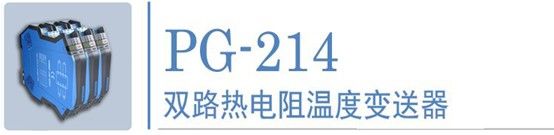

PG-214-□ □ □ □ 例：PG-214-2B-7G
輸出代碼 G. 4-20mA
輸出代碼 7. 4-20mA
輸入代碼 B. PT100 (0-100℃)
輸入代碼 2. PT100 (0-100℃)
激勵電流：800uA
長線補償：200Ω(線阻)
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.2%的終值
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：2500VDC時100MΩ以上，1500VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求 （等同IEC61326-1）
工作溫度：-10℃~70℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%
消耗功率：<2W
外殼材料：ABS阻燃
重 量：約150克
外形尺寸：厚16.5×寬106×高112(mm)
