PA-13配電隔離器24V供電，輸入、輸出、電源，三端口全隔離，為現場兩線制儀表獨立供電，PA-13配電隔離器同時將4-20mA信號，隔離、轉換為標準電流、電壓信號。
|
輸入規格： |
|
代碼 |
輸入信號 |
配電電壓 |
|
1 |
4-20mA現場兩線制變送器 |
22-28V |
|
輸出規格： |
|
代碼 |
輸出信號 |
輸出阻抗 |
|
1 |
0-2V |
≥10K |
|
2 |
0-5V |
|
3 |
0-10V |
|
4 |
1-5V |
|
5 |
0-10mA |
≤1K |
|
6 |
0-20mA |
≤500Ω |
|
7 |
4-20mA |
|
8 |
用戶特定參數 |
技術指標：
配電電壓：22-28V（最大驅動電流30mA）
輸出阻抗：0-500Ω
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.1%的終值
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
(等同IEC61326-1)
工作溫度：-25℃~+85℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%
消耗功率：<1W
外殼材料：尼龍PA.66
重 量：約90克
產品特點：
●低功耗，長壽命
●外形小巧，厚度僅12.5mm
●DIN導軌安裝，插拔式端子
●輸入／輸出／電源間三隔離
產品圖：
選型舉例：
方框圖：

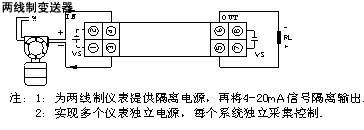

接線圖：
外形尺寸圖（mm）：
