PA-06無源熱電偶信號隔離器無需外供電源，從輸出環路獲取少許能量，將K、B、S、R等熱電偶溫度信號，隔離、轉換為4-20mA直流標準信號。PA-06無源熱電偶信號隔離器35mm導軌安裝，2000V隔離耐壓，是一體化溫度變送器的升級產品.5年質量保證。
|
輸入規格： |
|
代碼 |
輸入信號 |
測量范圍 |
最小量程 |
|
1 |
PT100 |
-200~600℃ |
20℃ |
|
2 |
CU50 |
-50~150℃ |
20℃ |
|
3 |
CU100 |
-50~150℃ |
20℃ |
|
測量電流0.2mA
引線電阻≤15Ω/根 |
|
4 |
K |
-200~1372℃ |
50℃ |
|
5 |
E |
-200~1000℃ |
50℃ |
|
6 |
S |
-50~1768℃ |
500℃ |
|
7 |
B |
0~1800℃ |
500℃ |
|
8 |
J |
-200~1200℃ |
50℃ |
|
9 |
T |
-200~400℃ |
50℃ |
|
10 |
R |
-50~1768℃ |
500℃ |
|
11 |
N |
-200~1300℃ |
50℃ |
|
12 |
W5Re-W26Re |
0~2320℃ |
200℃ |
|
13 |
W3Re-W25Re |
0~2495℃ |
200℃ |
|
|
室溫補償范圍-20~50℃
補 償 精 度 2℃ |
|
輸出規格： |
|
代碼 |
輸出信號 |
|
1 |
兩線制輸出4-20mA |
●故障輸出：輸入斷線時，輸出可設為最小值（約
3.900mA）、最大值（20.500mA）、固定值
（由用戶自己設定）；默認為最小值。
●負載電阻（RL）：≤（Vin-12V）/0.021A
技術指標：
響應時間：≤2S（10%~90%）
測量誤差：熱電阻 0.2℃或0.2%F.S.
熱電偶 1℃或0.2%F.S.（不包括冷端償誤
差）（以上%是相對設定的測量范圍，為引
用誤差。應用時取絕對誤差、引用誤差的較
大值。)
溫度漂移：≤100ppm℃（環境溫度對+20℃的偏離）
電壓影響：≤±0.01%/V(偏移24V)
電磁兼容性：符合GB/T18268工業設備應用要求
(等同IEC61326-1)
外殼材料：尼龍PA.66
重 量：約80克
產品特點：
●手持式中文編程器組態
●高精度，數字分段線性化
●DIN導軌安裝，插拔式端子
●智能輸入熱電阻、熱電偶信號
●兩線制技術，4-20mA模擬量輸出
●電氣隔離，絕緣強度1KVAC（1分鐘）
產品圖：
選型舉例：
方框圖：

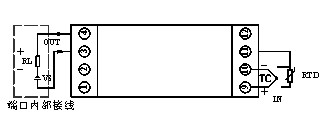

接線圖：
